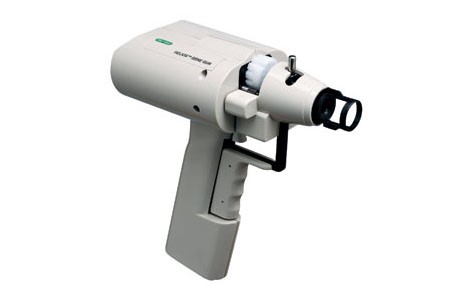

Электропораторы, генные пушки

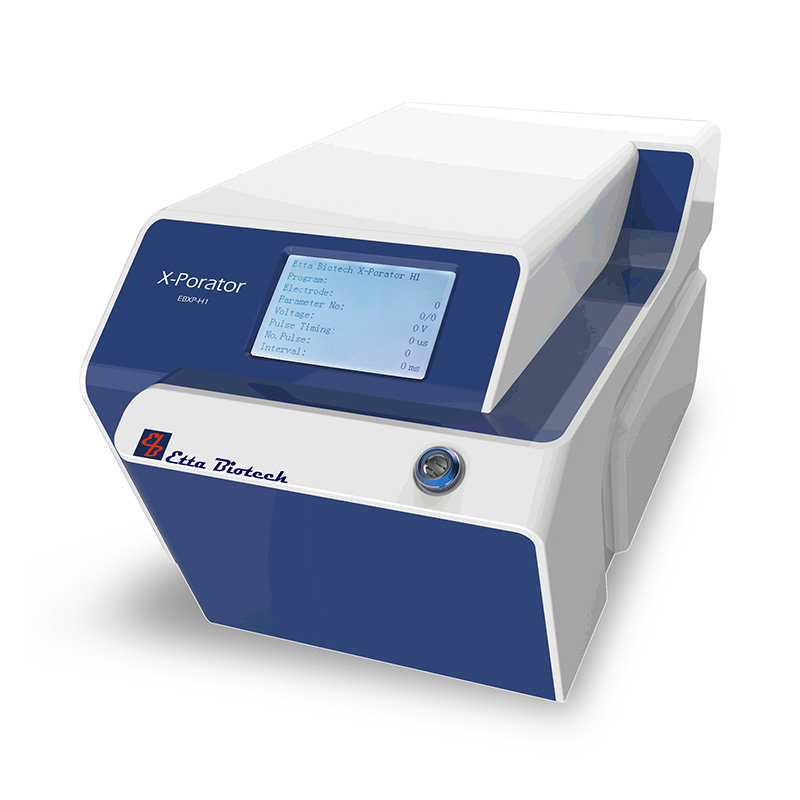

Электропоратор X-Porator H1, благодаря точному контролю импульсного напряжения, формы импульсной волны, длительности импульса, времени интервала и повторения импульса, а также технологии HiDEN создает однородное и стабильное электрическое поле, что обеспечивает перенос экзогенных веществ в клетки-мишени и высокую выживаемость клеток.

Особенности электропоратора X-Porator H1

• Технология HiDEN (High Density Electrode Needle – игольчатый электрод высокой плотности) ― запатентованная технология, позволяющая создать однородное и стабильное электрическое поле, которое является ключевым фактором для высокоэффективной трансфекции;
• технология HiDEN значительно снижает напряжение, необходимое для образования электрического поля, и устраняет большие количества ионов OH⁻, образующихся в течение процесса электропорации, что, в свою очередь, защищает клетки и обеспечивает высокую выживаемость;
• электропорация может производиться как в кюветах, так и при помощи электродов HiDEN, которые позволяют работать сразу в стандартных 96/24/12-луночных планшетах (без использования специальных кювет и векторов трансфекции);

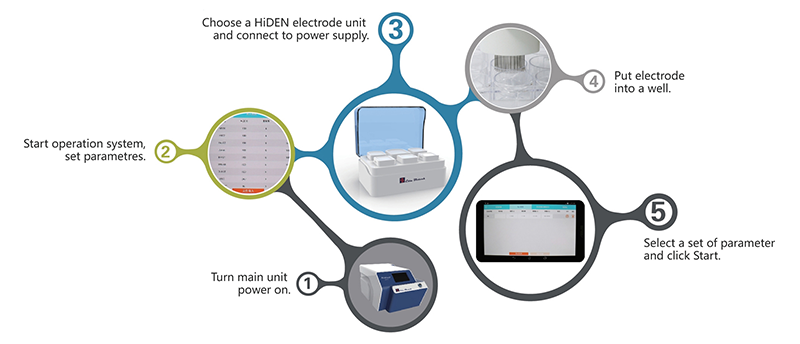

• беспроводная система управления позволяет проводить весь процесс эксперимента внутри чистой зоны, что снижает риск загрязнения образцов и делает процесс более удобным;
• уменьшенное времени операции обеспечивает повышенную выживаемость клеток.

Характеристики электропоратора X-Porator H1

• Объем трансфецируемого образца (на лунку), мкл ―от 60 до 3000;
• форма сигнала напряжения ― квадратная волна;
• диапазон импульсного напряжения, В ― 1–400;
• длительность квадратного волнового сигнала, мкс ― 10–100 000;
• интервал импульса, мс ― 15–10 000;
• количество импульсов ― от 1 до 100;
• тип электрода ― электрод HiDEN для 96-, 24- или 12-луночных планшетов или электродная кювета;
• радиус беспроводной передачи, м ― 15;
• платформа операционной системы ― Android;
• входное напряжение, В ― 210–240 переменного тока;
• размеры, В×Ш×Г, мм ― 180×220×408;
• вес, кг ― 8,2.

Прибор обладает высокой емкостью обработки клеточного раствора, 3–100 мл или 1,5×107–1,0×1010 клеток, с возможностью расширения. Технология Flow HiDEN, используемая в приборе, представляет собой электродную иглу высокой плотности Flow, является запатентованной технологией, предназначенной для создания равномерного и стабильного электрического поля при более низком напряжении, что обеспечивает высокую эффективность трансфекции и высокую жизнеспособность. Производство, стерилизация и контроль качества расходных материалов проводятся по стандартам GMP. Специальный буфер для электропорации снижает смертность клеток и значительно повышает эффективность трансфекции.

Области применения:

• Исследования и разработка новых лекарств. В основном используется для мелкосерийной подготовки белков/антител, скрининга препаратов на основе антител, скрининга положительных клонов и т. д. Обеспечивает более быстрое и экономически эффективное решение для предприятий, занимающихся исследованиями и разработками новых лекарств и антител;
• исследования клеточной иммунотерапии: применяются для крупномасштабной подготовки к CAR-T, CAR-NK. Позволяет сделать процесс более стандартизированным на этапе исследований и разработок, компенсируя при этом несовершенство схемы вирус-вектор.

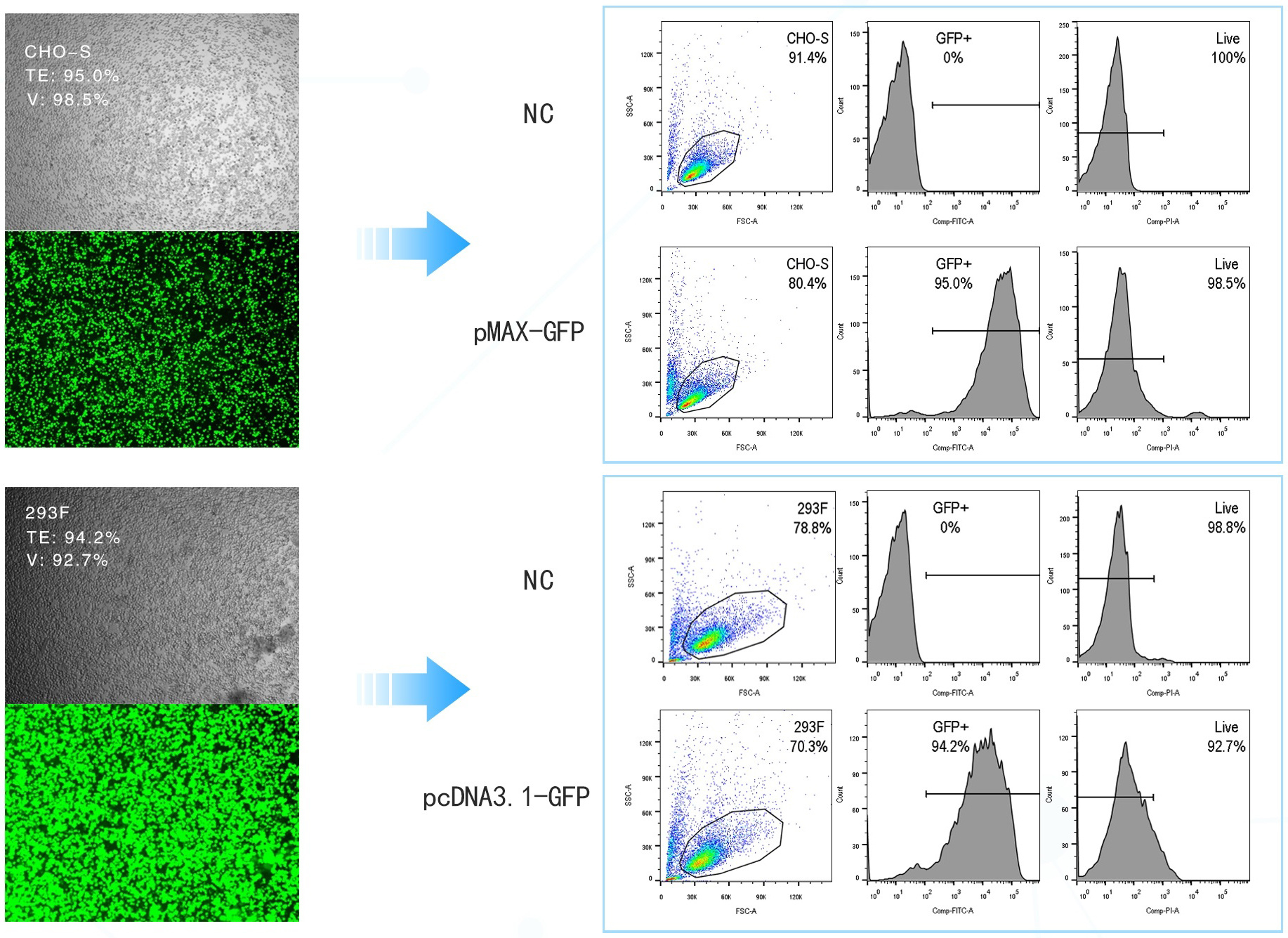

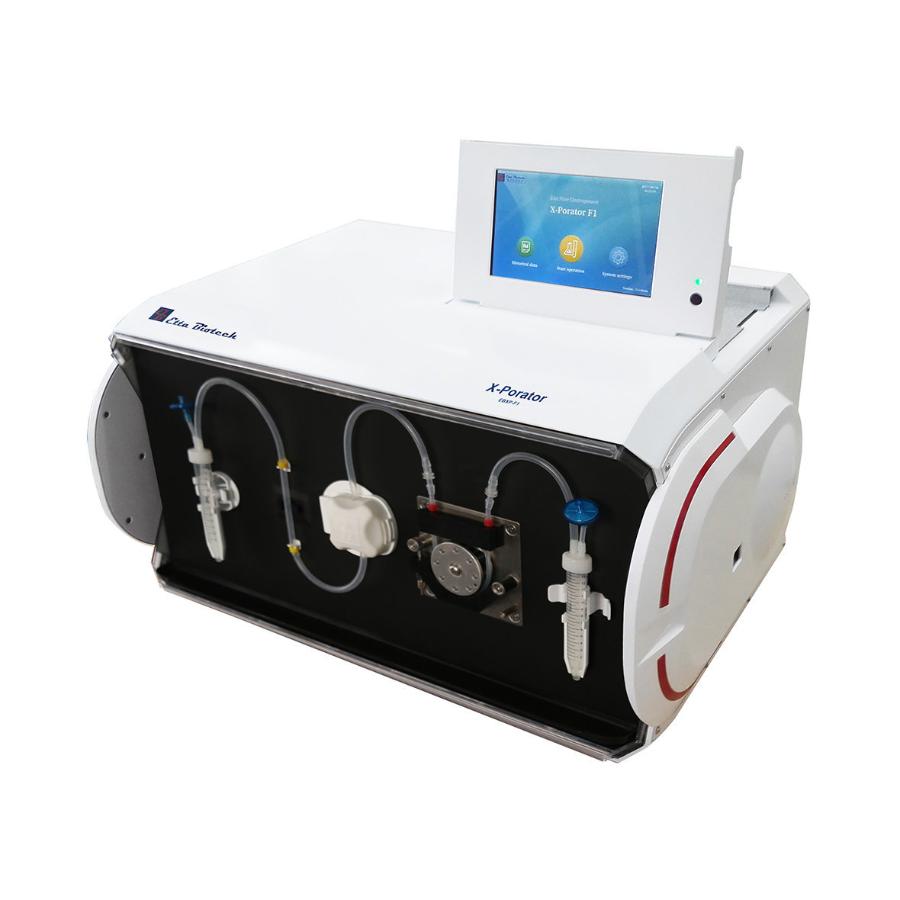

Характеристики электропоратора X-Porator F1

• Тип клеток ― суспензия эукариотических клеток;
• оптимальная плотность клеток, клеток/мл ― 1×10⁸;
• объем разовой процедуры, мл ― 3-250;
• совместимый контейнер ― пробирки Corning для центрифугирования 15, 50, 250 мл;
• скорость, мл/мин ― 1-50;
• форма сигнала напряжения ― квадратная волна;
• входное напряжение переменного тока, В ― 210–240;
• выходное напряжение постоянного тока, В ― 30–600;
• программное обеспечение ― Etta Biotech EBXP-F1;
• платформа операционной системы ― Linux;
• размеры В×Ш×Г, мм ― 325×623×452;
• вес, кг ― 27.

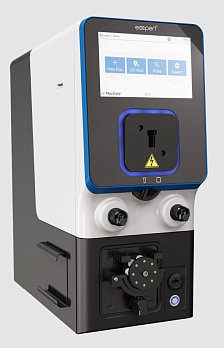

Электропоратор ExPERT STx производит высокоэффективную доставку любых молекул в первичные, стволовые клетки и клеточные линии, с минимальными повреждениями, что обеспечивает воспроизводимую трансфекцию в 90% образца.

Масштабируемая технология электропорации для высокопроизводительной и быстрой наработки сложных белков, вакцин и биологических препаратов.

Характеристики электропоратора ExPERT STx

• Быстрая трансфекция от 75 тысяч до 20 миллиардов клеток;
• высокая эффективность трансфекции и выживаемость клеток;
• возможность работы в форматах статичной я проточной электропорации;
• закрытая система, соответствующая требованиям cGMP;
• интуитивно понятный интерфейс;
• управление с помощью сенсорного экрана;
• визуализация статуса обеспечивается 6-цветными LED индикаторами;
• общий доступ к локальному диску для автоматического создания и сохранения отчетов;
• аутентификация пользователя сети для уменьшения количества необходимых паролей, электронные подписи;
• API (интерфейс прикладного программирования), способный интегрироваться в систему автоматизации производства;
• объёмы пробы ― 15 мкл – 100 мл;
• производительность в режиме проточной электропорации, мл/мин ― 8;
• интерфейс ― 1 порт USB, 1 порт Ethernet;
• мощность ― 100-240 VAC, 50-60 Hz, 3,5 A;
• габариты, В×Ш×Г, мм ― 493×221×448;
• вес, кг ― 25.

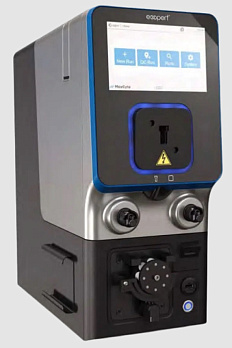

Электропоратор ExPERT GTx производит высокоэффективную доставку любых молекул в первичные, стволовые клетки и клеточные линии, с минимальными повреждениями, что обеспечивает воспроизводимую трансфекцию в 90% образца.

В данном приборе клинически проверенная и масштабируемая технология электропорации для сложной клеточной инженерии.

Характеристики электропоратора ExPERT GTx

• Быстрая трансфекция от 75 тысяч до 20 миллиардов клеток;
• программное обеспечение в соответствии с протоколом 21CFR part 11;
• высокая эффективность трансфекции и выживаемость клеток;
• возможность работы в форматах статичной я проточной электропорации;
• закрытая система, соответствующая требованиям cGMP;
• интуитивно понятный интерфейс;
• управление с помощью сенсорного экрана;
• визуализация статуса обеспечивается 6-цветными LED индикаторами;
• общий доступ к локальному диску для автоматического создания и сохранения отчетов;
• аутентификация пользователя сети для уменьшения количества необходимых паролей, электронные подписи;
• API (интерфейс прикладного программирования), способный интегрироваться в систему автоматизации производства;
• объём пробы ― 15 мкл – 100 мл;
• производительность в режиме проточной электропорации, мл/мин ― 8;
• интерфейс ― 1 порт USB, 1 порт Ethernet;
• мощность ― 100-240 VAC, 50-60 Hz, 3.5 A;
• габариты, В×Ш×Г, мм ― 493×221×448;
• вес, кг ― 25.

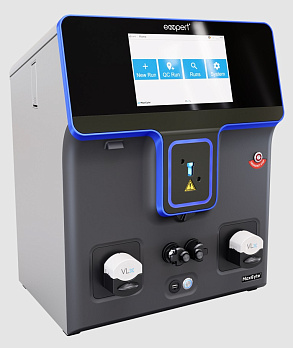

Электропоратор ExPERT VLx способен производить высокоэффективную доставку любых молекул в первичные, стволовые клетки и клеточные линии, с минимальными повреждениями, что обеспечивает воспроизводимую трансфекцию в 90% образца.

В данном приборе клинически проверенная и масштабируемая технология электропорации для сложной клеточной инженерии.

Характеристики электропоратора ExPERT VLx

• Трансфекция до 200 миллиардов клеток за 30 минут;
• высокая воспроизводимость и повышенная эффективность трансфекции;
• повышенная выживаемость клеток и экспрессия белка (даже для сложнотрансфецируемых клеток);
• обеспечивается наработка граммов белка за несколько недель (а не месяцев, как в случае с традиционными методами);
• соответствует протоколам 21CFR part 11 и требованиям cGMP (в статическом режиме);
• сертифицирован по ISO и маркирован CE;
• возможность работы в форматах статичной и проточной электропорации;
• интуитивно понятный интерфейс;
• управление с помощью сенсорного экрана;
• общий доступ к локальному диску для автоматического создания и сохранения отчетов;
• аутентификация пользователя сети для уменьшения количества необходимых паролей, электронные подписи;
• объём пробы в формате статической электропорации ― 15 мкл – 3,5 мл;
• объём пробы в формате проточной электропорации ― 100 мл – 1 л;
• производительность в режиме проточной электропорации, мл/мин ― 60;
• интерфейс ― 3 порта USB, 1 порт Ethernet;
• мощность ― 115/230 VAC, 50/60 Hz, 500 В;
• габариты, В×Ш×Г, мм ― 480×607×406;
• вес, кг ― 48.

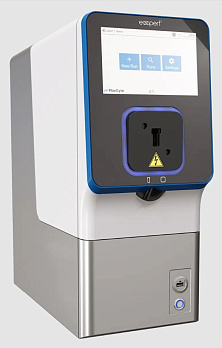

Электропоратор ExPERT ATx способен высокоэффективно доставлять практически любые молекулы в любые клетки обладая уникальной способностью трансфицировать первичные клетки, стволовые клетки и клеточные линии с минимальными повреждениями, обеспечивая эффективность трансфекции на уровне более 90%.

Характеристик электропоратора ExPERT ATx

• Высокая эффективность трансфекции;
• высокая степень выживаемости клеток;
• быстрая трансфекция от 75 тысяч до 7 миллионов клеток;
• интуитивно понятный интерфейс;
• управление с помощью сенсорного экрана;
• визуализация статуса обеспечивается 6-цветными LED индикаторами;
• возможность разработки метода для дальнейшего переноса на производственный процесс;
• общий доступ к локальному диску для автоматического создания и сохранения отчетов;
• аутентификация пользователя сети для уменьшения количества необходимых паролей, электронные подписи;
• API (интерфейс прикладного программирования), способный интегрироваться в систему автоматизации производства;
• объём проб, мкл ― 15-3 500;
• интерфейс ― 1 порт USB, 1 порт Ethernet;
• мощность ― 100-240 VAC, 50-60 Hz, 1,25 A;
• габариты, В×Ш×Г, мм ― 493×203×437;
• вес, кг ― 21,8.

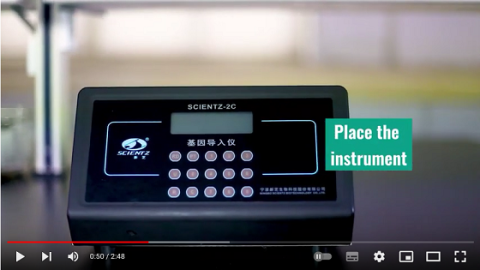

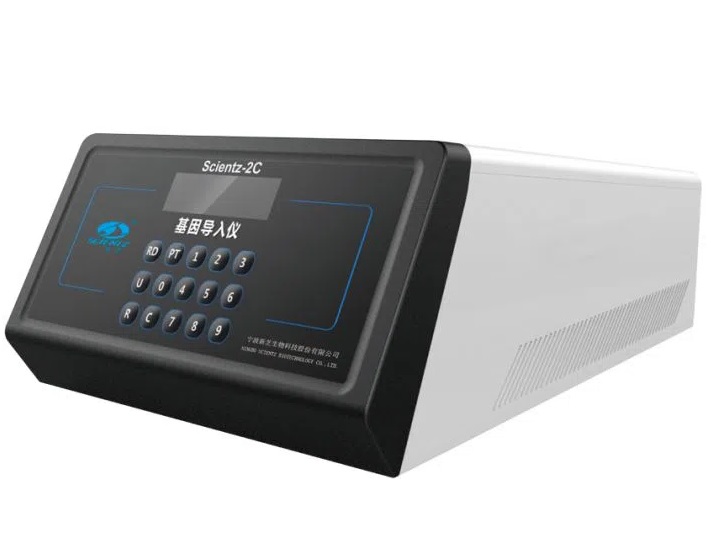

Электропоратор Scientz-2C применяется для трансформации бактерий, дрожжей и других микроорганизмов, трансфекции клеток млекопитающих, трансфекция клеток растений и протопластов, введения в клетку лекарств, маркерных генов, меток.

Технические характеристики Scientz-2C

• Высокая эффективность и повторяемость;
• простое, интуитивное управление;
• высокое выходное напряжение, В — 400-2500;
• низкое выходное напряжение, В — 50-450;
• конденсатор высокого напряжения, мкФ — 1 ,5, 6, 25, 30, 31;
• конденсатор низкого напряжения — 100 мкФ, 125 мкФ, 150 мкФ,... 1675 мкФ (один класс 25 мкФ);
• сопротивление — 50, 100, 150, 1600, ...∞ (всего 30 классов);
• микрокомпьютерное управление;
• форма выходного сигнала — с постоянной времени RC экспоненциального затухания волны;
• размер, мм ― 368×316×229;
• вес нетто, кг ― 10,5.

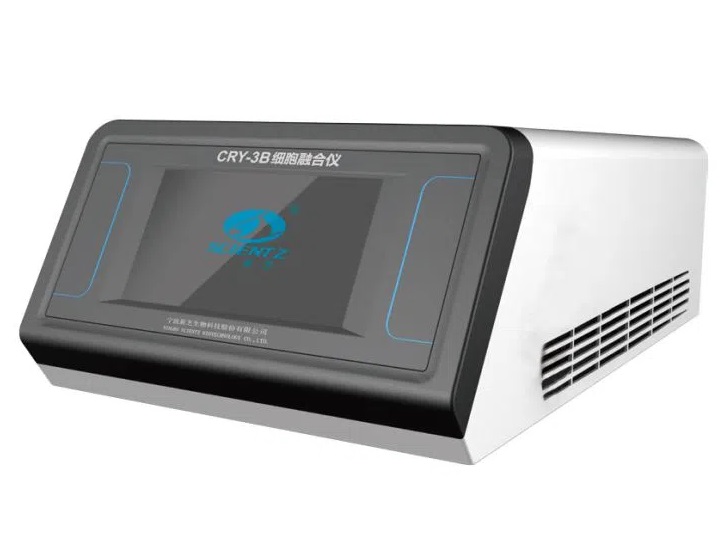

Электропоратор CRY-3B предназначен для клеточной гибридизации и слияния клеток при непосредственном наблюдении за процессом при помощи инвертированного микроскопа.

Технические характеристики CRY-3B

• Гибкость ― широкий диапазон установки напряжения и времени;
• простое, интуитивное управление;
• LCD-сенсорный экран;
• напряжение колоколообразного импульса, В ― 0–58 (пиковое значение ― 0–± 29);
• плавная регулировка колоколообразного импульса, регулируемый, кГц ― 30-3000;
• время выхода 10-1000 мкм, увеличение спада на 1 мкс, плавная регулировка;
• напряжение квадратного импульса 5-600 В, регулируется (расстояние между электродами) 1,0 мм поле электрического напряжения достигает 6000 В/см;
• диапазон квадратного импульса ― 5-5000 мкс, 1 мкс, плавный спад;
• число квадратных импульсов ― 1-9;
• размер, мм ― 450×370×290;
• вес нетто, кг ― 9,22.

Опции:

• 1-0,5 Электрод 0,5 мм, 20 мкл, 0-600 V DC;
• 1-1,0 Электрод 1,0 мм, 40 мкл, 0-600 V DC;
• 1-2,0 Электрод 2,0 мм, 80 мкл, 0-600 V DC;
• 1-3,2 Электрод 3,2 мм, 700 мкл, 0-600 V DC.

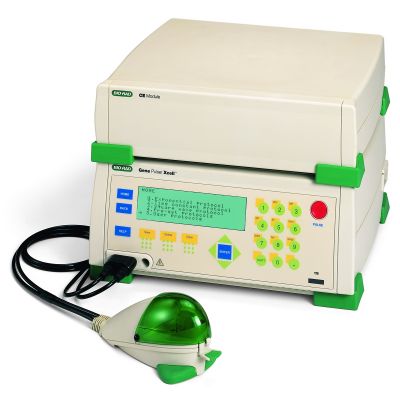

Универсальный электропоратор, позволяющий производить трансфекцию клеток всех типов.

• Гибкие возможности программирования вручную;
• обширный список готовых протоколов;
• импульсное напряжение, В — 103000;
• форма импульса — экспоненциальная и квадратная;
• сопротивление (параллельное), Ом — 50-1000 в увеличении в 50 Ом + бесконечность;
• квадратный импульс:
• 10-500 В: 0,05 × 10 мс — с увеличением 0,05 мс, 100 × 10 мс с увеличением 1 мс, пульсация 1-10, временной интервал 0,1-10 с;
• 500-3000 В: 0,05 × 10 мс — 5 × 10 мс с увеличением 0,05 мс, пульсация 1-2, временной интервал 5 с;
• габариты, В × Ш × Г, мм:
• базовый блок — 140 × 310 × 300;
• CE модуль — 90 × 310 × 280;
• PC модуль — 50 × 310 × 280;
• вес, кг:
• базовый блок — 6,6;
• CE модуль — 3,1;
• PC модуль — 1,9.

Комплект поставки: базовый блок, CE модуль, PC модуль, держатель кювет, 15 стерильных кювет (зазор шириной, мм — 1; 2 и 4), ShockPod камера.

Универсальный электропоратор, позволяющий производить трансфекцию эукариотических клеток.

• Гибкие возможности программирования вручную;
• предустановленные протоколы для наиболее популярных клеток млекопитающих;
• импульсное напряжение, В — 10-3000;
• форма импульса — экспоненциальная и квадратная; сопротивление (параллельное), Ом — 50-1000 в увеличении в 50 Ом + бесконечность;
• квадратный импульс:
• 10-500 В: 0,05 × 10 мс — с увеличением 0,05 мс, 100 × 10 мс с увеличением 1 мс, пульсация 1-10, временной интервал 0,1-10 с;
• 500-3000 В: 0,05 × 10 мс — 5 × 10 мс с увеличением 0,05 мс, пульсация 1-2, временной интервал 5 с;
• габариты, В × Ш × Г, мм:
• базовый блок — 140 × 310 × 300;
• CE модуль — 90 × 310 × 280;
• вес, кг :
• базовый блок — 6,6;
• CE модуль — 3,1.

Комплект поставки: базовый блок, CE модуль, держатель кювет, 5 стерильных кювет (зазор шириной, мм —4), ShockPod камера.

Универсальный электропоратор, позволяющий производить трансфекцию клеток бактерий и грибов, а также, когда необходимо воздействие высокого напряжения на малые объёмы материала.

• Гибкие возможности программирования вручную;
• предустановленные протоколы для трансфекции наиболее популярных бактерий;
• импульсное напряжение, В — 200-3000;
• форма импульса — экспоненциальная и квадратная;
• сопротивление (параллельное), Ом — 50-1000 в увеличении в 50 Ом + бесконечность;
• квадратный импульс:
• 10-500 В: 0,05 × 10 мс — с увеличением 0,05 мс, 100 × 10 мс с увеличением 1 мс, пульсация 1-10, временной интервал 0,1-10 с;
• 500-3000 В: 0,05 × 10 мс — 5 × 10 мс с увеличением 0,05 мс, пульсация 1-2, временной интервал 5 с;
• габариты, В × Ш × Г, мм:
• базовый блок — 140 × 310 × 300;
• PC модуль — 50 × 310 × 280;
• вес, кг:
• базовый блок — 6,6;
• PC модуль — 1,9.

Комплект поставки: базовый блок, PC модуль, держатель кювет, 10 стерильных кювет (зазор шириной, мм — 1 и 2), ShockPod камера.

Электропоратор, позволяющий производить трансфекцию бактерий, грибов и других микроорганизмов.

• Максимальное напряжение, В — 3000;
• форма импульса — затухающая, спадает экспоненциально;
• импульсное напряжение регулируется, В — 200-3000, шаг 10;
• длительность импульса, с — от 1×10-3 до 4×10-3, с шагом 0,1 мс;
• предустановленные программы для трансфекции бактерий (5 видов) и грибов (5 видов);
• широкий диапазон параметров для ручного программирования;
• габариты, В × Ш × Г, мм — 80 × 290 × 210;
• вес, кг — 2,9.

Комплект поставки: электропоратор, кюветодержатель, 10 стерильных кювет (ширина зазора, мм — 1 и 2).

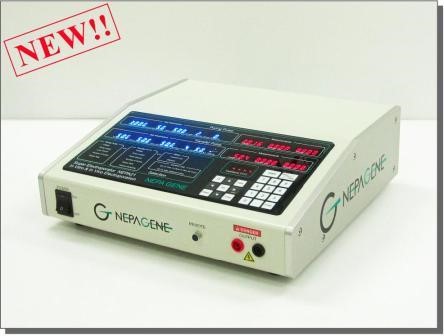

Электропоратор Nepa21 Super Electroporator обеспечивает эффективную трансфекцию с высокой жизнеспособностью клеток без использования специальных буферов.

Четырёхступенчатый импульс с понижением напряжения обеспечивает более высокую эффективность трансфекции и более высокую степень выживаемости в условиях in vitro, in vivo, in utero, in ovo и ex vivo.

1. Первая ступень: многократные короткие импульсы высокого напряжения, с последующим снижением напряжения. На данной ступени формируются поры в клеточной мембране, при минимальных повреждениях;
2. Вторая ступень аналогична первой ступени, но с противоположной полярностью импульса. Может также использоваться при трансфекции тканей;
3. Третья ступень: многократные длинные импульсы низкого напряжения с последующим снижением напряжения. Данная ступень обеспечивает доставку молекул (ДНК, РНК) в клетки, при минимальных повреждениях;
4. Четвертая ступень аналогична третьей ступени, но с противоположной полярностью импульса, повышает эффективность трансфекции.

Применения:

• трансфекция in vitro:
• трудно поддающиеся трансфекции клетки (зародышевые, стволовые и проч.) – с помощью электропорационных кювет;
• клеточные линии – с помощью специальных электродов для культуральных планшетов;
• трансфекция in vivo:
• мышиный/крысиный мозг, глаза, мышцы, кожа, печень, почки и проч. – с помощью электродов in vivo;
• трансфекция in utero:
• мышиные/крысиные эмбрионы, кора головного мозга, гиппокампус, спинной мозг и проч. – с помощью электродов in utero;
• трансфекция in ovo:
• куриные эмбрионы: нервная трубка, органы пищеварения, зачатки конечностей и проч. – с помощью электродов in ovo;


• трансфекция ex vivo:
• эксплантаты, срезы мозга, органы, эмбрионы (целиком) и проч. – с помощью электродов ex vivo.


• Габариты, В × Ш × Г, мм — 113 × 346 × 330;

• вес, кг — 7,5 кг

Обеспечивает высокоэффективную трансфекцию с высокой жизнеспособностью клеток без использования специальных буферов.

Области применения:

• Электропорация высокого напряжения:
• Трансформация бактериальных клеток, клеток грибов, спор и проч.;
• импульсы напряжением до 3000 Вольт за миллисекунду (не минисекунду!);
• очень высокая эффективность трансформации.

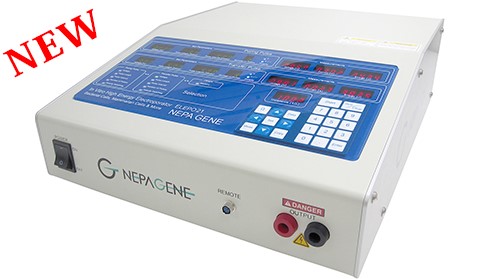

• Низковольтная электропорация:
• Трансфекция клеточных культур первичных клеток, все виды клеточных линий (животных и растений), стволовых клеток, эмбриональных стволовых клеток, индуцированных стволовых клеток и проч..

Четырёхступенчатый импульс с понижением напряжения обеспечивает более высокую эффективность трансфекции и более высокую степень выживаемости без использования специальных буферов.

1. Первая ступень: многократные короткие импульсы высокого напряжения, с последующим снижением напряжения. На данной ступени формируются поры в клеточной мембране, при минимальных повреждениях;
2. Вторая ступень аналогична первой ступени, но с противоположной полярностью импульса. Может также использоваться при трансфекции тканей;
3. Третья ступень: многократные длинные импульсы низкого напряжения с последующим снижением напряжения. Данная ступень обеспечивает доставку молекул (ДНК, РНК) в клетки, при минимальных повреждениях;
4. Четвертая ступень аналогична третьей ступени, но с противоположной полярностью импульса, повышает эффективность трансфекции.

Электропорация в кюветах обеспечивает высокоэффективную трансфекцию и высокую воспроизводимость без использования специальных буферов для трудно поддающихся трансфекции клеток (таких как зародышевые, стволовые клетки, клетки иммунной системы, клетки крови и проч.).

• Габариты, В × Ш × Г, мм — 116 × 432 × 336;
• Вес, кг — 8,6 кг.

Генная (биобаллистическая) пушка

Альтернативой электропорации является метод биобаллистической трансформации, заключающийся в том, что ДНК, напыленная на мельчайшие частички вольфрама, платины или золота, диаметром от 0,1 до 3,5 мкм выбрасываются с большой скоростью из пушки и входят в цитоплазму и ядра клеток. Главным преимуществом данного метода является высокая эффективность встройки векторной ДНК, а также то, что можно получить трансгенные клетки в самые кратчайшие сроки.

• Условия эксперимента - In situ, in vitro, in vivo, ex vivo;
• размер площади, см² - 2;
• сила давления, psi - 100-600;
• типы объектов:
• животные: клетки, экспланты, культуры органов;
• растения: полевые и тепличные, клеточные культуры, экспланты;
• другие организмы: дрожжи, бактерии, другие микроорганизмы.

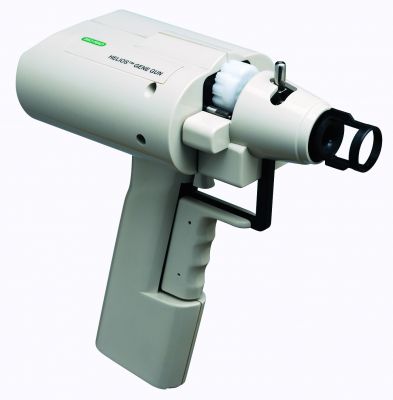

Портативная генная пушка Helios обеспечивает быструю прямую и эффективную трансфекцию ДНК, РНК и белков в клетки любого типа, как in vitro, так и in vivo (за счет перемещаемых гелиевым импульсом микрочастиц вольфрама). Helios позволяет использовать небольшое количество ДНК и клеток; без ДНК-носителей; переносить большие фрагменты ДНК; перемещать больше одной плазмиды.

• Площадь воздействия, см² — 2;
• питание — 9 В алкалиновая батарейка;
• давление газа (гелий), макс., кПа — 600;
• габариты, мм — 200×250;
• вес, кг — 1,42.

Комплект поставки: генная пушка (напряжение 100/120 V), O-rings — 5 шт, вкладыши — 5 шт, 5 держатели картриджей (белые) — 5 шт., устройство для извлечения картриджей, 9 В батарейка.

Генная пушка PDS-1000/He System обеспечивает высокоэффективную, высоковоспроизводимую и контролируемую трансфекцию ДНК в клетки, ткани или органеллы эукариот, бактерий и дрожжей.

Перенос ДНК осуществляется за счет перемещаемых гелиевым импульсом микрочастиц вольфрама диаметром от 0,1 до 3,5 мкм, нанесённых на пластиковые диски, разрывающиеся при действии на них давления определённой силы. Специальный экран удерживает частицы, позволяя им проходить сквозь клеточные стенки клеток-мишеней. Для увеличения эффективности процесса в камере прибора можно установить субатмосферное давление, что уменьшит силу трения, действующую на микрочастицы, проходящие сквозь клетки.

• Площадь воздействия, см² — 40;
• давление газа (гелий), кПа — 450-2200;
• напряжение, — 100-120 В, 50-60 Гц;
• габариты, В × Ш ×Г, мм — 475 × 290 × 255;
• вес, кг –—15.

Генная пушка PDS-1000/He System с адаптером Hepta обеспечивает высокоэффективную, высоковоспроизводимую и контролируемую трансфекцию ДНК в клетки, ткани или органеллы эукариот, бактерий и дрожжей.

Перенос ДНК осуществляется за счет перемещаемых гелиевым импульсом микрочастиц вольфрама диаметром от 0,1 до 3,5 мкм, нанесённых на пластиковые диски, разрывающиеся при действии на них давления определённой силы. Специальный экран удерживает частицы, позволяя им проходить сквозь клеточные стенки клеток-мишеней. Для увеличения эффективности процесса в камере прибора можно установить субатмосферное давление, что уменьшит силу трения, действующую на микрочастицы, проходящие сквозь клетки.

• Площадь воздействия, см² — 75;
• давление газа (гелий), кПа — 450-2200;
• напряжение — 100-120 В, 50-60 Гц;
• габариты, В × Ш × Г, мм — 475 × 290 × 255;
• вес, кг — 15.

Комплект поставки: генная пушка (напряжение 100/120 В), адаптер Hepta, регулятор давления гелия, соленоид, распорки, стартовый набор микронасителей, полка для мишени, 5 держателей микроносителей, тюбинг.
