Тонкослойная хроматография (ТСХ / ВЭТСХ)

Тонкослойная хроматография — один из методов хроматографического анализа, в котором разделение компонентов происходит при перемещении подвижной фазы через нанесенный на подложку (пластину) тонкий слой сорбента. Продвижение элюента (подвижная фаза) по сорбенту (неподвижная фаза) обеспечивается капиллярными силами. Подложки для сорбента (пластины) изготавливаются из стекла, алюминиевой фольги или полиэфирной пленки.
Каталоги, статьи, видео
Фильтр
Все производители
Все категории
Пока нет данных. Перейти в каталог
Фильтр
022.7400
7 049 550, руб.
  • Полностью автоматическое нанесение с промывкой;
  • нанесение в виде точки, штриха и прямоугольника;
  • нанесение на любые плоские объекты;
  • подходит для пластин размером 20 х 20 см;
  • переменный объем от 0,1 до 5 мкл контактным способом или методом распыления от 0,5 мкл до сотен мкл;
  • ввод данных и мониторинг с помощью ПО VisionCATS;
  • габариты, Ш × Г × В, мм — 630 × 530 × 500;
  • вес, кг — 36.

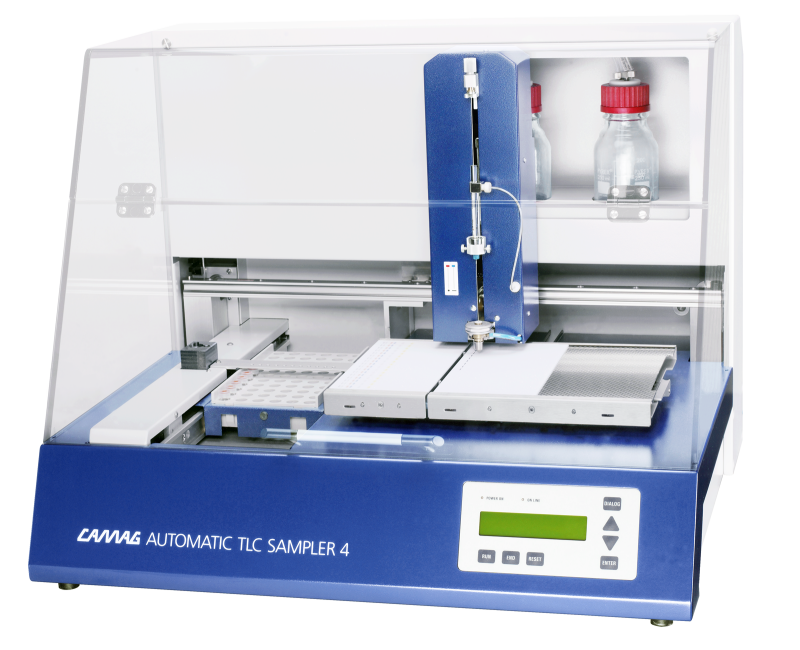

  • Аппликатор автоматический, TLC Sampler 4 (ATS 4)

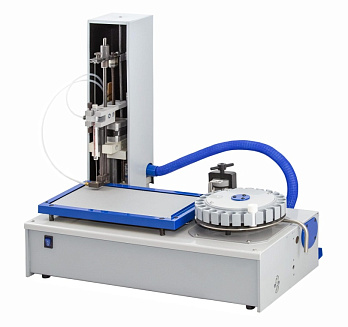

АПА 2
New
По запросу

Аппликатор автоматический АПА 2 создан для автоматизации нанесения проб жидких смесей в форме линий или точек на адсорбирующую поверхность пластин, используемых для тонкослойной хроматографии. Емкости для образцов, используемые с аппликатором — виалы объемом 2 мл, снабженные закручивающейся крышкой, в качестве уплотнителя применяется силиконовая прокладка. Образец напыляется на пластину с использованием давления воздуха. Подготовка проб посредством создания узких полосок вещества позволяет достичь максимально высокого показателя разрешения в тонкослойной хроматографии.

Тонкослойная хроматография (ТСХ) — метод, применяемый для выделения нелетучих смесей. Для его использования требуется пластина, покрытая тонким слоем адсорбента (алюминия, целлюлозы, силикогеля). Неподвижная фаза располагается на пластине в виде твердого напыления тонким слоем, подвижную фазу размещают на ней же поверх адсорбента при помощи аппликаторов. ТСХ — один из самых оперативных, дешевых и легко применимых методов хроматографии.

Тонкослойная хроматография применяется для измерений содержания компонентов в лекарственных препаратах и для разделения фармацевтических составов, для изучения состава биологических жидкостей, для идентификации натуральных продуктов (эфирных масел, гликозидов, разновидностей воска, алкалоидов).

Все пластинчатые аппликаторы для ТСХ удобны в применении и способны обеспечить быстрое, точное и легко воспроизводимое нанесение пятен. Преимущество автоматических аппликаторов состоит в том, что они исключают ошибки, связанные с человеческим фактором. В каждый шприц нужно вводить небольшое количество пробы за один раз. С помощью ручной пипетки сложно контролировать поток раствора и гарантировать нанесение образцов очень тонким слоем, что необходимо для использования метода тонкослойной хроматографии. Полностью автоматизированный аппликатор позволяет контролировать процесс нанесения проб при помощи компьютера или встроенной системы цифрового управления, что повышает точность нанесения проб и обеспечивает хорошую воспроизводимость результатов.

Характеристики аппликатора АПА 2

  • Размер используемых пластин, мм — до 100×200;
  • объем шприца, мкл — 10;
  • длина наносимой полосы, мм — 0-180;
  • количество проб — 24;
  • скорость подачи пробы, мкл/сек — от 5;
  • температура нагревательного столика, °С — не более 120;
  • объём бачка для промывочной жидкости, см³ — 50;
  • давление сжатого воздуха (азота), кг/см² — 2;
  • расход сжатого воздуха (азота), л/мин — не более 5;
  • габариты, мм — 520×320×420;
  • вес, кг — 13.
  • Аппликатор автоматический АПА 2, Sorbfil
022.7410
По запросу
  • Полностью автоматическое нанесение с промывкой;
  • нанесение в виде точки, штриха и прямоугольника;
  • нанесение на любые плоские объекты;
  • подходит для пластин размером 20 х 20 см;
  • переменный объем от 0,1 до 5 мкл контактным способом или методом распыления от 0,5 мкл до сотен мкл;
  • ввод данных и мониторинг с помощью ПО VisionCATS;
  • распылительная насадка с подогревом;
  • габариты, Ш × Г × В, мм — 630 × 530 × 500;
  • вес, кг — 36.
  • Аппликатор автоматический, распылительная насадка с подогревом, TLC Sampler 4 (ATS 4)

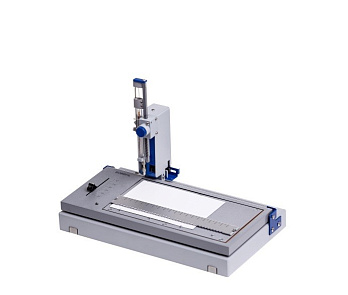

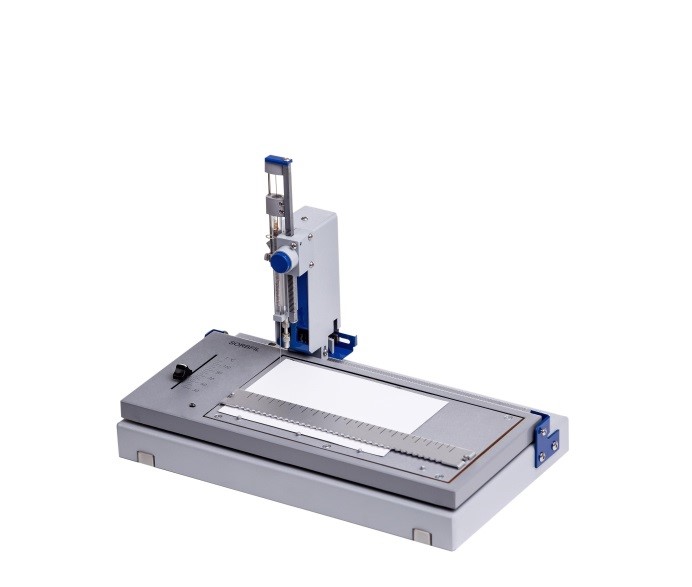

Аппликатор механический
New
87 143, руб.

Аппликатор механический необходим для точечного нанесения проб и растворов изучаемых смесей на пластины. Позволяет осуществлять тонкую дозировку стандартных растворов и других проб. Аппликатор требует использовать в качестве дополнительного оборудования нагревательное устройство и микро-шприц.

Тонкослойная хроматография (ТСХ)— один из наиболее эффективных и доступных методов, применяемых для тестирования препаратов (седативных лекарств, местных анестетиков, транквилизаторов, обезболивающих средств и т.д.). Она применяется в биохимических исследованиях (выделение биохимических метаболитов из плазмы крови, сыворотки и прочих биологических жидкостей. На пищевом производстве метод применим для разделения и идентификации пищевых добавок: подсластителей, консервантов. В лабораториях косметических производственных компаний при помощи ТСХ изучают степень завершенности химических реакций.

Ручное нанесение образцов требует высокой квалификации и сноровки. Механический аппликатор упрощает задачу, работая в полуавтоматическом режиме. Он применим в ситуациях, когда допустима небольшая погрешность в измерениях, поскольку аппарат снизить погрешность в нанесении проб, но не исключает ее полностью. Аппликатор механический позволяет правильно расположить на пластине стартовые пятна и минимизировать их размер.

Характеристики механического аппликатора

  • Размер используемых пластин, мм — 100×200;
  • расстояние линии старта проб от края пластины, мм — от 10 до 15;
  • шаг между точками нанесения проб, мм — 2,5-20;
  • дискретность установки, мм — 2,5;
  • дозируемый объем пробы, мкл — 0,2-9;
  • габариты, мм — 320×200×270;
  • вес, кг — 3.
  • Аппликатор механический, Sorbfil
022.7808
По запросу
  • Для качественного и количественного ВЭТСХ-анализа;
  • нанесение распылением узкими штрихлиниями;
  • нанесение переменного объема от единиц до сотен мкл для количественной ТСХ;
  • нанесение на любые плоские объекты;
  • подходит для пластин размером 20 х 20 см;
  • вручную только смена пробы;
  • управление от ПК с программой winCATS и от клавиатуры;
  • соответствует требованиям GMP/GLP и может быть квалифицирован по IQ/OQ;
  • габариты, Ш х Г х В, мм — 360 х 510 х 410;
  • вес, кг — 12,5.

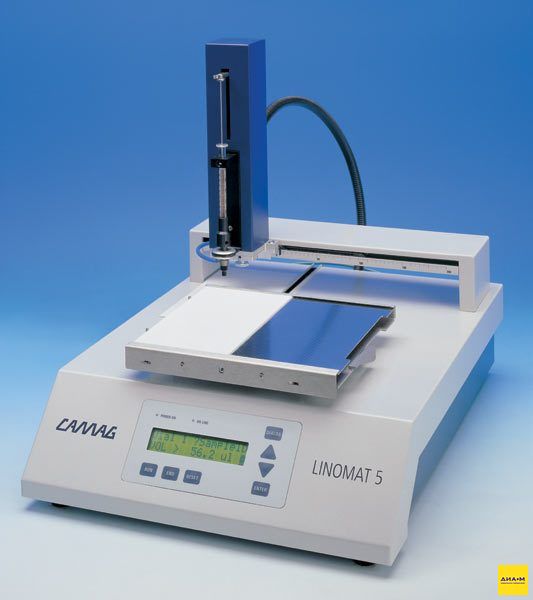

  • Аппликатор полуавтоматический Linomat 5
022.4730
По запросу
  • Точное позиционирование без повреждения слоя силикагеля;
  • подходит для ТСХ-пластин (20 х 20 см), ВЭТСХ-пластин (10 х 10 см; 20 х 10 см), ТСХ- и ВЭТСХ-пластин на фольге (20 х 20 см).
  • объем капилляров 0,5; 1,0; 2,0 и 5,0 мкл.

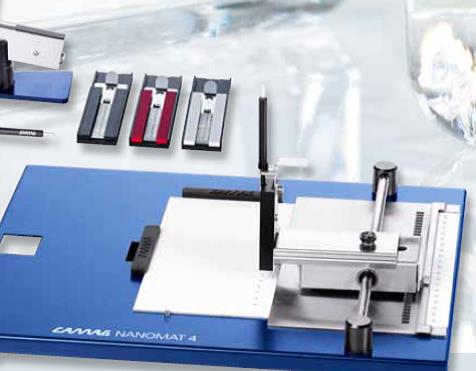

  • Аппликатор ручной Nanomat 4
040.1500
499 229, руб.
  • Точное позиционирование без повреждения слоя силикагеля;
  • подходит для ТСХ-пластин (20×20 см), ВЭТСХ-пластин (10×10 см; 20×10 см), ТСХ- и ВЭТСХ-пластин на фольге (20×20 см).
  • объем капилляров 0,5; 1,0; 2,0 и 5,0 мкл.

Комплект поставки: аппликатор ручной Nanomat 4, диспенсер, универсальный держатель капилляров, магазин для капилляров 1 мкл, капилляры одноразовые 1,0 мкл (5 x 100 шт./уп.).

  • Аппликатор ручной, диспенсер, Nanomat 4

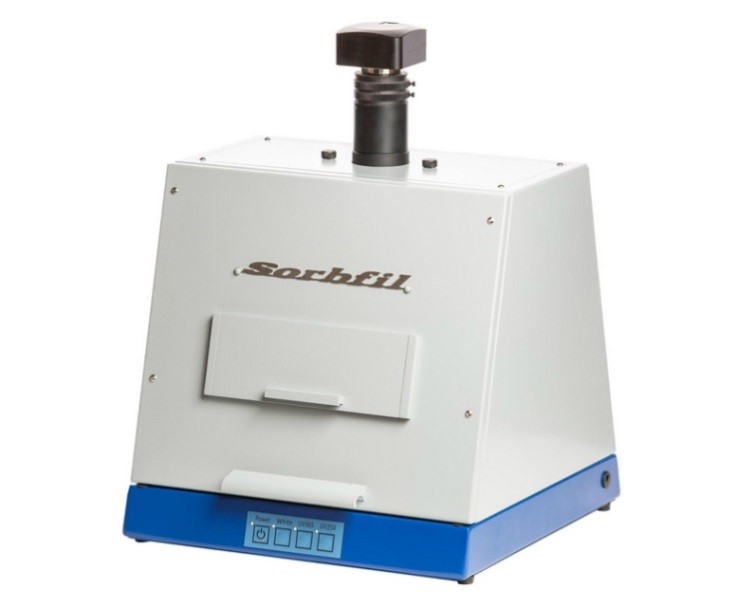

Визуализатор Sorbfil TLC View
New
814 286, руб.

Визуализатор (денситометр) с программой Sorbfil TLC View применяется для создания снимков хроматографов, используемых для анализа компонентов, видимых при дневном освещении или при люминисценции, возникающей при УФ-облучении с длиной волн 245 и 365 нм. Аппарат на основе изображений хроматограмм дает возможность осуществить два типа расчетов: процентный состав и концентрацию компонентов в образце. Закрытая камера прибора позволяет проводить анализ результатов с использованием ультрафиолетового облучения в обычной комнате (темное помещение не требуется).

В тонкослойной хроматографии (ТСХ) визуализация данных является важной операцией, которая в значительной степени определяет качество получаемых результатов. Задача исследователя на этой стадии — визуализация пятен разделенных веществ на неподвижной фазе адсорбента пластины. Аппарат прост в применении, не требует долгого обучения в работе с ним, существенно ускоряет процесс обработки данных.

Визуализатор этой модели позволяет не изменять методики ТСХ, встроенное программное обеспечение рассчитывает данные на основе видеоизображения пластины и строит аналоговую кривую (хроматограмму) на основании отклонения яркости пятен пробы от яркости фона адсорбента, нанесенного тонким слоем на пластину. Пики и площадь кривых дают возможность приложению осуществить количественный расчет на основе полученной хроматограммы. За основу расчета берется принцип пропорциональности количества компонента в пятне его размерам и яркости. В качестве дополнительного оборудования требуется ноутбук или компьютер, которые в комплект не входят. А также полезным будет применение механических или автоматических аппликаторов для более тонкого и точного нанесения проб на пластины.

Характеристики визуализатора с программой Sorbfil TLC View

  • Максимальный размер обрабатываемых пластин, мм — 100×200;
  • использование светодиодов с охлаждением, что повышает эффективность освещения в дневном и ультрафиолетовом спектре;
  • усовершенствованная равномерность освещения и уменьшенная пульсация ламп, используемых в денситометре;
  • пониженное электропотребление, экологическая чистота;
  • пленочная клавиатура с цветной подсветкой кнопок;
  • видеокамера с устройством захвата видео-потока;
  • возможность работы в полевых условиях в составе мобильной лаборатории с использованием питания от автономного источника на 12V.
  • Визуализатор с программой Sorbfil TLC View, Sorbfil
1011 9670 1
1 043 009, руб.

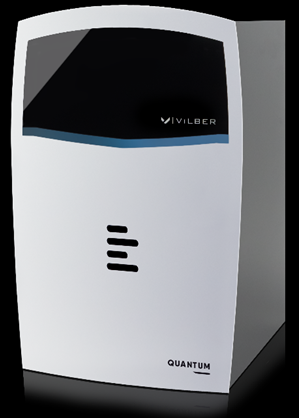

Quantum TLC высокочувствительная документирующая система серии Quantum, идеальна для документирования хроматографии, визуализации ТСХ-пластин.

  • Изображение 16 бит, 65536 оттенков серого;
  • разрешение камеры, Мп 5;
  • разрешение изображения, Мп — 20;
  • встроенный лоток для ТСХ-пластин;
  • верхний Epi УФ свет — 254 и 365 нм;
  • верхнее Epi белое освещение в комнате — LED-источники света;
  • моторизованный зум;
  • линзы с фокусным расстоянием f 1,2;
  • автоматическая фокусировка;
  • автоматический подбор времени экспозиции и «захват» изображения; автоматическая индикация «оптимальности» экспозиции;
  • автоматическое управление светом;
  • автоматическое отключение УФ через 5 мин работы;
  • «темные комнаты» изготовлены из металла; устойчивы, надежны, удобны, компактны;
  • надежная удобная дверная защелка, совмещенная с системой выключения УФ при открывании дверцы;
  • сохранение изображения на жестком диске компьютера;
  • USB2 порт.
Программное обеспечение: система комплектуется ПО Bio-Vision Software для количественной оценки, презентации и повышения качества изображений (формат изображения — TIFF, BMP, JPEG), ПК в комплект поставки не входит.
  • Гельдокументирующая система, 5 Мп, моторизованный зум, верхний УФ 254/365 нм, лоток для ТСХ пластин, Quantum-CX5 Edge-Epi UV for TLC

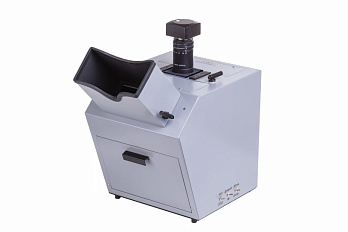

Денситометр Sorbfil TLC View
New
780 000, руб.

Денситометр с осветительной камерой, оснащенный программой Sorbfil TLC View, нужен для анализа данных, получаемых при разделении веществ методами тонкослойной хроматографии (ТСХ). Он адаптирован для общепринятых методик, их пересмотр не является необходимым. Аппарат способен рассчитать хроматограмму, визуализируемую в видимом спектре дневного освещения или при ультрафиолетовом облучении с длиной волн 365 и 254 нм. На базе снимков, полученных при помощи хроматографа, проводится расчет двух характеристик: концентрации и процентного содержания компонентов.

Изображение отправляется на ноутбук или компьютер, где эксперт может обработать данные в специализированном приложении. Такая организация процесса существенно ускоряет исследовательский процесс, снижая уровень погрешности и улучшая возможность воспроизведения эксперимента.

Визуализация данных — важная стадия анализа с применением метода ТСХ. Метод основан на принципе нанесения проб (подвижная фаза) на пластины (неподвижная фаза), покрытые тонким слоем адсорбента.

Денситометр имеет простую конструкцию, работа с ним не требует долгого обучения оператора. Погрешность измерения составляет от 3 до 10%. Применение устройства для визуализации данных позволяет проводить количественные, а не только качественные, исследования, что расширяет возможности лаборатории.

Преимуществами модели является высокая скорость проведения расчетов, дешевизна расходных материалов. Устройство позволяет сохранять хроматограммы в электронном виде, что дает возможность возвращаться к анализу спустя некоторое время, позволяет делиться ими с другими экспертами посредством электронной почты или распечаток. По сравнению с механическими денситометрами, которые распространены в лабораториях с 1970-х годов, видео-денситометр позволяет сократить время на обработку данных в 10 раз (с 30 минут на механическом до 2-3 минут на видео-денситометре). Для осуществления задачи в камере прибора обеспечивается максимально равномерное освещение.

Характеристика денситометра на базе осветительной камеры

  • Размер обрабатываемых пластин, мм — 150×150;
  • осветительная камера — дневной свет, ультрафиолетовый;
  • спектр излучения, нм — 254 и 365:
  • цветная видеокамера;
  • блок ввода видеоизображения (устройство видео-захвата);
  • программа оценки и расчета параметров хроматографии;
  • сохранение хроматограмм в электронном виде.
  • Денситометр на базе осветительной камеры с программой Sorbfil TLC View, Sorbfil

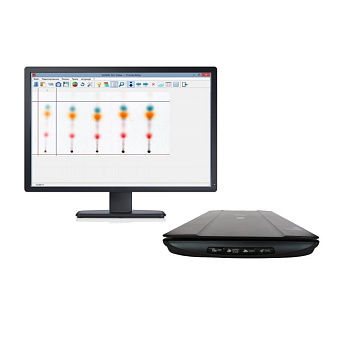

Денситометр, сканер Sorbfil
New
По запросу

Денситометр с планшетным сканером, оснащенный специализированным программным обеспечением, используется для вычисления и анализа данных тонкослойной хроматографии (ТСХ). Применяется для разделения и изучения веществ в видимом спектре. Аппарат дает возможность провести два типа вычислений: процентное содержание и концентрация компонента в образце. Процедура анализа подразумевает размещение пластины на стекле сканера, снимок отправляется на ноутбук или компьютер, где сохраняется и проходит обработку в специализированном приложении. Программа снижает трудозатраты на проведение вычислений, уменьшает погрешность измерения, оснащена функцией создания библиотеки данных для последующего сравнения измерений. Она представляет результаты в виде таблиц и графиков с текстовыми пояснениями, их можно сохранить на компьютер, отправить по почте или распечатать на принтере.

Наличие устройства в лаборатории расширяет функции денситометра, повышая воспроизводимость результатов до 98% при условии тонкого и аккуратного нанесения слоя пробы. Минимизировать погрешность можно при помощи аппликаторов для нанесения проб (механического и автоматического типа).

Характеристики денситометра на базе планшетного сканера

  • Размер обрабатываемых пластин, мм — 150×150;
  • видимый спектр излучения;
  • опция — персональный компьютер.
  • Денситометр на базе планшетного сканера с программой Sorbfil TLC View, Sorbfil
022.8860
По запросу

Можно выполнять воспроизводимое градиентное элюирование на пластинах с силикагелем.

  • ВЭТСХ-пластина элюируется многократно в одном том же направлении; в каждом последующем шаге дистанция фронта увеличивается;
  • по окончании каждого шага элюент полностью удаляется с пластины вакуумированием камеры;
  • в каждом последующем шаге полярность элюента снижается и формируется так называемый ступенчатый градиент;
  • комбинация эффекта «фокусирования» и градиентного элюирования позволяет получать очень узкие зоны с шириной пика около 1 мм, что подразумевает полное разделение до 40 компонентов на дистанции 80 мм;
  • полностью воспроизводимая хроматография с 5 элюентами;
  • управление и мониторинг параметров в программе winCATS;
  • исключительная воспроизводимость;
  • соответствует требованиям GMP/GLP и квалифицируется по IQ/OQ.
  • Камера автоматическая для градиентного элюирования AMD2
022.8380
3 714 123, руб.
Автоматическая камера ADC 2 обеспечивает удобство и безопасность элюирования ТСХ-пластин на стекле или фольге форматом 20 x 10 см.
  • Полностью автоматическое элюирование ТСХ / ВЭТСХ пластин 20 x 10 см;
  • использование обычной стеклянной камеры 20 x 10 см, исключает влияние атмосферы и опыта оператора;
  • возможность работы отдельно или под управлением программы winCATS;
  • опция Humidity Control дает возможность задавать влажность и контролировать активность слоя пластины.
  • Камера автоматическая для элюирования, блок увлажнения, ADС 2
022.6000
2 072 571, руб.
Derivatizer — это автоматическая камера для опрыскивания с использованием уникальной технологии «микрокапель». Она обеспечивает однородное и воспроизводимое нанесение наиболее распространенных реагентов.

  • Равномерное нанесение реагента;
  • закрытая система;
  • низкий расход реагентов: 2-4 мл;
  • компактный размер;
  • интуитивное управление;
  • легкая очистка;
  • использование 4 головок разного цвета;
  • 6 уровней опрыскивания;
  • 2 набора для пластин форматов 20 х 20 и 20 х 10 см.

Наиболее распространенные реагенты для использования с Derivatizer:

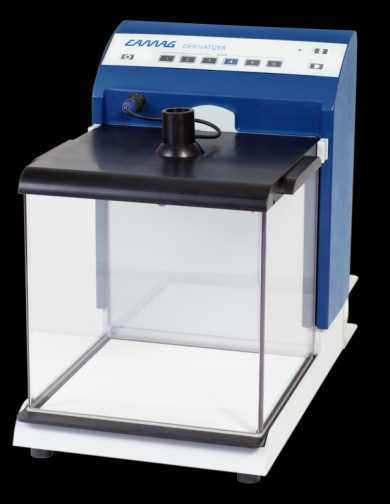

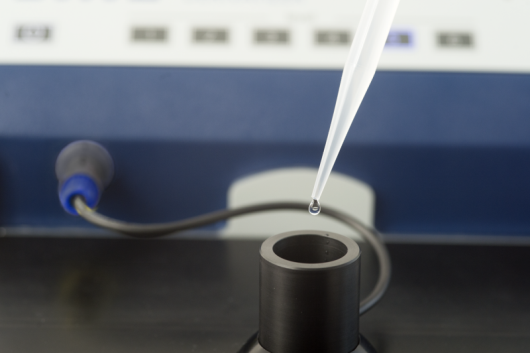

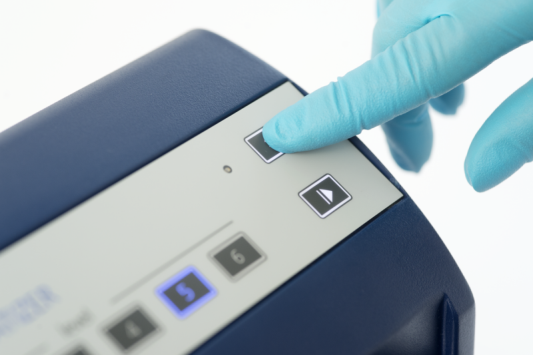

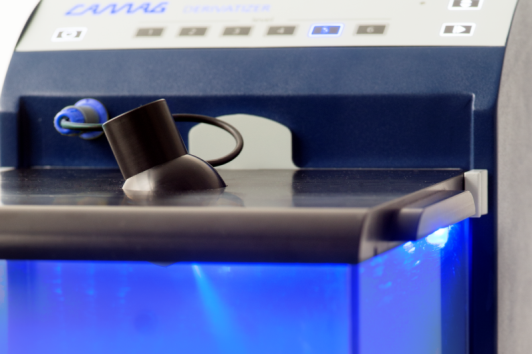

022.6010
2 188 586, руб.
Derivatizer — это автоматическая камера для опрыскивания с использованием уникальной технологии «микрокапель». Она обеспечивает однородное и воспроизводимое нанесение наиболее распространенных реагентов.

  • Равномерное нанесение реагента;
  • закрытая система;
  • низкий расход реагентов: 2-4 мл;
  • компактный размер;
  • интуитивное управление;
  • легкая очистка;
  • использование 4 головок разного цвета;
  • 6 уровней опрыскивания;
  • 1 набор для пластин формата 20 х 10 см.

Наиболее распространенные реагенты для использования с Derivatizer:
022.6020
1 819 839, руб.
Derivatizer — это автоматическая камера для опрыскивания с использованием уникальной технологии «микрокапель». Она обеспечивает однородное и воспроизводимое нанесение наиболее распространенных реагентов.

  • Равномерное нанесение реагента;
  • закрытая система;
  • низкий расход реагентов: 2-4 мл;
  • компактный размер;
  • интуитивное управление;
  • легкая очистка;
  • использование 4 головок разного цвета;
  • 6 уровней опрыскивания;
  • 1 набор для пластин формата 20 х 20 см.

Наиболее распространенные реагенты для использования с Derivatizer:
022.5300
96 760, руб.
Монитор фронта элюента smartALERT служит для надежного мониторинга фронта ТСХ-пластин в обычных стеклянных камерах.
  • Гарантирует воспроизводимость дистанции фронта в соответствии с используемым методом;
  • заменяет таймер или секундомер;
  • подходит для работы со стеклянными камерами для пластин форматов 20 x 20 см, 20 x 10 см и 10 x 10 см;
  • дает звуковой и световой сигнал по достижении фронтом заданной дистанции элюирования;
  • работает на аккумуляторе: до 1000 пластин.
  •  Монитор фронта элюента smartALERT

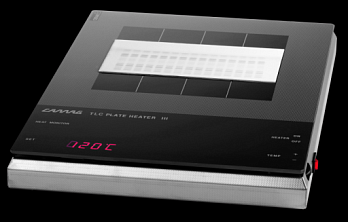

022.3306
По запросу

  • Корпус из нержавеющей стали, плоская керамическая панель;
  • для пластин TLC до 20 х 20 см;
  • цифровой дисплей температуры;
  • защита от перегрева;
  • диапазон температур 25-200 °С.

  • Нагреватель пластин TLC Plate Heater 3

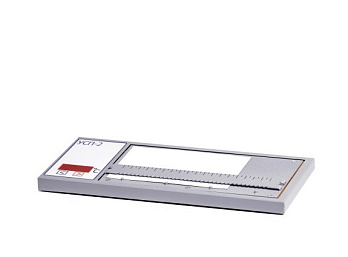

УСП-2
New
По запросу

Нагревательное устройство УСП-2 разработано для нагрева пластин с нанесенными на них пробами; контролируемый подогрев используется на разных этапах измерения при разделении веществ методами тонкослойной хроматографии. Прогрев неподвижной фазы (пластины) до нужной температуры позволяет обеспечить минимально возможный размер пятен, что важно для некоторых типа измерений (например, при исследовании на мико-токсины). Минимальная площадь пятен улучшает четкость выделения веществ и качество результатов. Функция подогрева пластин после помещения на них образцов и реагентов ускоряет сушку или проявление пятен для последующей визуализации при помощи денситометра.

Модель оснащена микропроцессорным контроллером, позволяющим задавать параметры сушки и управлять процессом. При отсутствии аппликаторов для нанесения проб (механических или автоматических) можно воспользоваться линейкой съемного типа с расположенными на ней пазами, они находятся в 10 мм друг от друга.

Тонкослойная хроматография считается одним из самых надежных методов разделения веществ по типу адсорбции и анализа их концентрации в смеси. Наносимый на пластину раствор пробы визуализируется при помощи денситометра, изображение хроматограмм передается на компьютер для автоматизированного анализа. Однако метод имеет свои недостатки: так как он работает, как открытая система, некоторые факторы могут повлиять на конечный результат хроматографии (например, влажность, температура окружающей среды). Использование нагревательного устройства позволяет проконтролировать часть этих параметров, что повышает качество анализа.

Характеристики нагревательного устройства УСП-2

  • Размер используемых пластин, мм — до 100×200;
  • микропроцессорный контроллер;
  • съёмная линейка с пазами, шаг, мм — 10;
  • диапазон изменения температуры стола, °С — 35-120;
  • точность задания температуры, °С — 5;
  • габариты, мм — 300×135×16;
  • вес, г — 700.
  • Нагревательное устройство УСП-2, Sorbfil

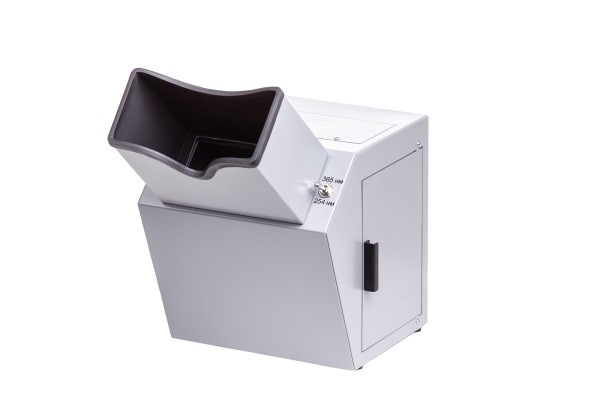

УФС 254/365
New
115 290, руб.

Облучатель хроматографический УФС 254/365 нужен для отображения данных хроматографического анализа, когда в смеси присутствуют образцы органических соединений. Они не визуализируются при дневном свете, их приходится изучать в невидимой части спектра (в ультрафиолетовом свете).

В тонкослойной хроматографии ультрафиолетовое облучение необходимо для обнаружения органических соединений на пластине, поскольку многие органические компоненты поглощают УФ-лучи. Визуально при изучении пластины при видимом спектре света органические соединения чаще всего кажутся бесцветными на фоне пластинки для ТСХ, что означает, что химики-исследователи не могут увидеть, где находятся пятна соединений, невозможно без применения УФ-облучения определить площадь и построить хроматографические пики на изображении. Визуализация органических компонентов после элюирования является временной, УФ-лучи преобразовывают невидимые пятна во что-то видимое.

При хроматографическом анализе смесей компоненты, флюоресцирующие при длине волны 365 нм, отображаются, как цветовые пятна на затемненном фоне, а ингредиенты смеси, поглощающие УФ-свет на длине волны 254 нм, проступают в виде темных пятен на пластине ТСХ, на которой нанесен УФ-индикатор. Таким образом, когда пластина подвергается воздействию ультрафиолетового излучения, органические соединения поглощают УФ-лучи и становятся флуорисцентными, образуя на адсорбирующей поверхности пластины видимое пятно. В результате различные компоненты можно идентифицировать и количественно оценить.

Хроматографические облучатели, работающие в ультрафиолетовом спектре, позволяют использовать тонкослойную хроматографию для быстрого и простого определения чистоты образца или для контроля химического процесса. Кроме того, использование УФ-излучения относится к неразрушающим методам визуализации, соединения после завершения анализа остаются в неизменном виде. Альтернативой может стать химическое окрашивание, которое относится к деструктивным методам, соединения после его использования превращаются в новые вещества, вступая в реакцию с красителями.

Характеристики облучателя хроматографического УФС 254/365

  • УФ-лампа люминесцентная КЛЧ 9/УФ 365 нм;
  • лампа ртутная бактерицидная ДКБ 9 254 нм;
  • размер контролируемой пластины ТСХ, мм — не более 100×200;
  • габариты, мм — 350×230×350;
  • вес, кг — 5.
  • Облучатель хроматографический УФС 254/365, Sorbfil

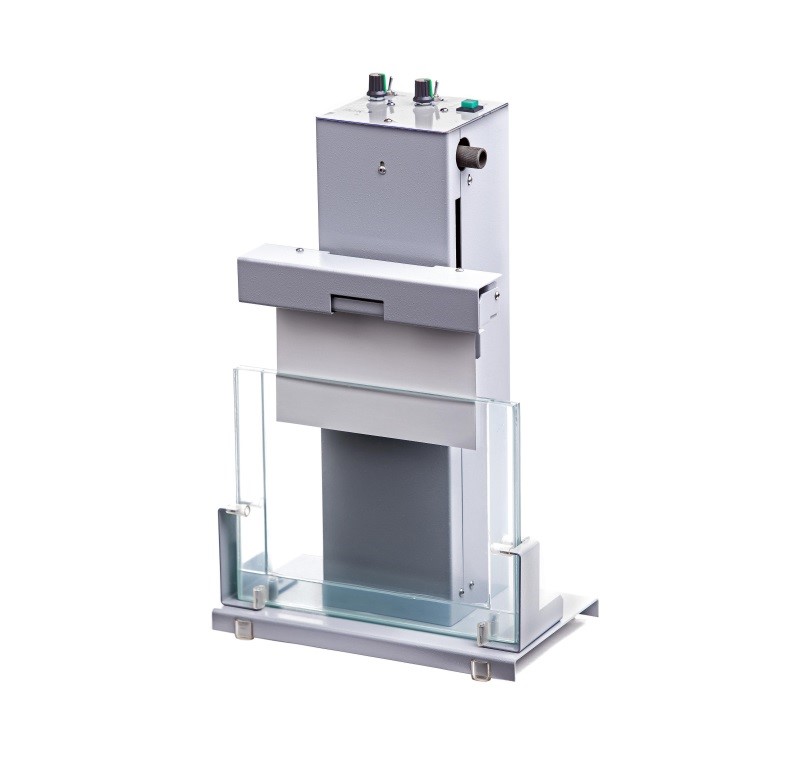

ПОЖ-3
New
По запросу

Использование аппарата для равномерного нанесения на пластины проявляющей жидкости необходимо, если стоит задача проведения точных количественных измерений и вычислений при построении хроматограмм. Устройство позволяет анализировать количественный состав смеси посредством равномерного погружения пластин с пробами в жидкость для проявления пятен. Такой способ повышает качество визуализации пятен и равномерно окрашивает фон адсорбента, покрывающего поверхность пластинки, если сравнивать его с использованием опрыскивателя.

Тонкослойная хроматография считается одним из самых простых, точных и бюджетных методов разделения веществ и изучения их концентраций в смеси. Человеческий фактор может искажать результаты и повышать погрешность измерений.

На качество визуализации пятен влияет множество факторов: используемая система растворителей, количество материала для образцов, тип адсорбента и температура, при которой проводится измерение. Качество обработки пластин растворами и проявляющими жидкостями зависит от действий оператора. Проявляющее устройство снижает риски воздействия человеческого фактора на точность анализа.

Для повышения качества визуализации хроматограмм при помощи денситометра желательно автоматизировать проявление пятен. Это упрощает работу оператора, ускоряет процесс исследования и повышает качество измерения.

Характеристики прибора для обработки пластин проявляющей жидкостью ПОЖ-3

  • Размер используемых пластин, мм — не более 100×150;
  • емкость кюветы, см³ — 125;
  • регулируемая скорость погружения (извлечения), мм/с — от 30 до 50;
  • время выдержки в погруженном положении, сек — от 1 до 15;
  • таймер:
  • габариты, мм — 230×160×330;
  • вес, кг — 5.
  • Прибор для обработки пластин проявляющей жидкостью ПОЖ-3, Sorbfil
022.6530
По запросу

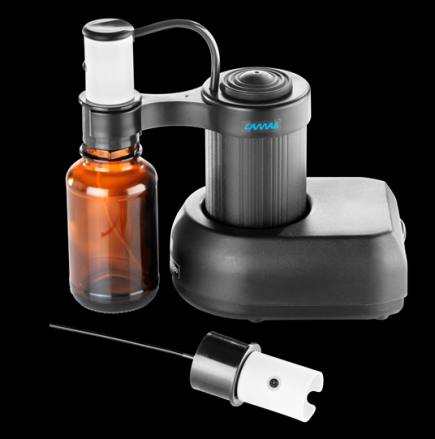

  • Функция электропневматического распыления;
  • образование мелкодисперсного аэрозоля с частицами от 0,3 до 10 мкм;
  • однородное распыление с низким расходом реактивов.

Распылитель состоит из зарядного устройства, насоса и комплекта из двух головок:
  • распылительная головка типа A — для распыления растворов с нормальной вязкостью и спиртовых растворов;
  • распылительная головка типа B — для растворов с высокой вязкостью.

Комплект поставки: зарядное устройство, насос с держателем флакона и трубкой, головки типа A и B, флаконы на 100 и 50 мл с крышками.
  • Распылитель с головками TLC Sprayer
022.6100
61 698, руб.

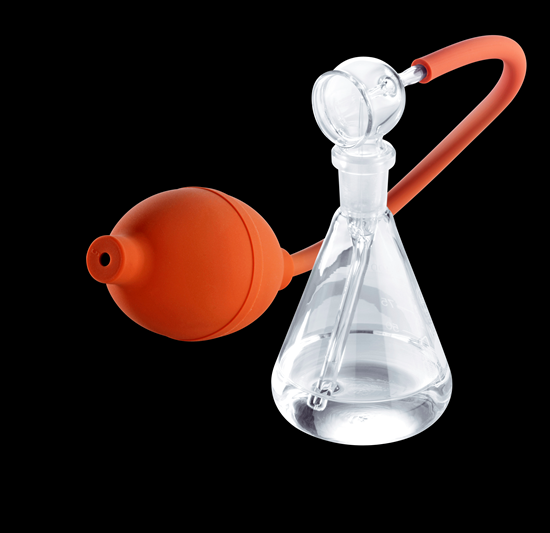

Стеклянный распылитель поставляется с резиновым насосом, но также может работать от источника сжатого воздуха или азота.

  • Распылитель стеклянный с колбой на 100 мл
022.8550
605 265, руб.
Система HPTLC Vario System позволяет осуществлять экспресс-оптимизацию условий элюирования в нескольких режимах:
  • Оптимизация элюента. Параллельное элюирование с 6-ю различными элюентами. Производится без кондиционирования (конфигурация "сэндвич").
  • Оптимизация элюента. Параллельное элюирование с 6-ю различными элюентами. Производится параллельно с кондиционированием (моделирование конфигурации камеры).
  • Оптимизация элюента после кондиционирования. Кондиционирование 6-ти треков с одним элюентом с последующим элюированием с 6-ю разными растворителями (в конфигурации "сэндвич").
  • Оптимизация условий кондиционирования. Кондиционирование 6-ти треков с 6-ю разными растворителями с последующим одновременным элюированием с одним растворителем на всех 6-ти треках.

  • Параллельное элюирование в 6-ти различных элюентах, за счет чего достигается высокая эффективность и вариативность;
  • задание 6-ти вариантов условий кондиционирования (в том числе и влажности) с их одновременной проверкой;
  • параллельное сравнение разных конфигураций ("сэндвич" /камера);
  • свободное комбинирование вышеперечисленных вариантов.
  • Система для оптимизации условий элюирования HPTLC Vario System
022.9811
5 135 576, руб.

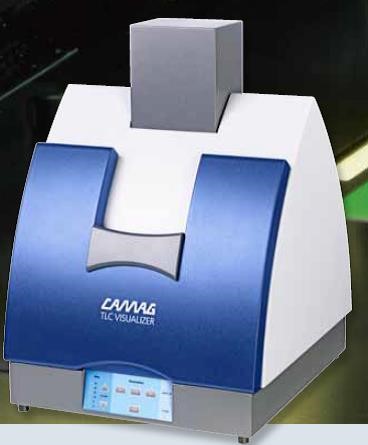

  • Источники света — видимый и УФ 254, 366 нм;
  • 12-битная камера;
  • моторизованная фокусировка;
  • сохранение всех изображений с одной пластины в том же файле анализа, вместе с другими данными;
  • опция Professional Image Enhancement обеспечивает идеальную подгонку и встроенную цветокоррекцию матрицы;
  • опция Image Comparison Viewer — для сравнения треков из различных пластин на одном экране;
  • ПО VideoScan имеет настройки для сравнения изображений с разных пластин, o расчета треков разной длины, искаженных треков и т.п.;
  • интегрирование изображений может выполняться автоматически или вручную;
  • количественный расчет по площади или высоте пика;
  • одно- или многоточечная градуировка (с линейной или полиномиальной функцией);
  • соответствует требованиям GMP/GLP и может быть квалифицировано по IQ/OQ;
  • габариты, Ш х Г х В, мм — 480 х 537 х 596;
  • вес, кг — 17,0.
Аксессуары и опции: программное обеспечение VisionCATS, Camag
  • Система документирования для пластин 20 х 10 и 10 х 10 см, объектив 16 мм, TLC Visualizer 2
022.9810
По запросу
  • Источники света — видимый и УФ 254, 366 нм;
  • 12-битная камера;
  • моторизованная фокусировка;
  • сохранение всех изображений с одной пластины в том же файле анализа, вместе с другими данными;
  • опция Professional Image Enhancement обеспечивает идеальную подгонку и встроенную цветокоррекцию матрицы;
  • опция Image Comparison Viewer — для сравнения треков из различных пластин на одном экране;
  • ПО VideoScan имеет настройки для сравнения изображений с разных пластин, o расчета треков разной длины, искаженных треков и т.п.;
  • интегрирование изображений может выполняться автоматически или вручную;
  • количественный расчет по площади или высоте пика;
  • одно- или многоточечная градуировка (с линейной или полиномиальной функцией);
  • соответствует требованиям GMP/GLP и может быть квалифицировано по IQ/OQ;
  • габариты, Ш х Г х В, мм — 480 х 537 х 596;
  • вес, кг — 17,0.
Аксессуары и опции: программное обеспечение, VisionCATS, Camag
  • Система документирования для пластин 20 х 20 см, объектив 12 мм, TLC Visualizer 2
022.9750
По запросу

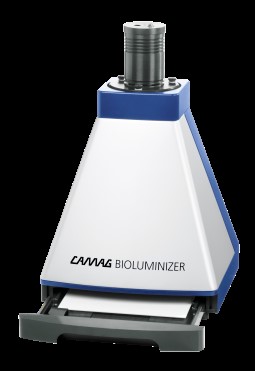

ТСХ BioLuminizer 2 — это система обнаружения, специально разработанная для обнаружения биолюминесценции на ВЭЖХ-планшетах

  • Автономная работа с использованием программного обеспечения BioLuminizer 2;
  • охлаждаемая 16-битная цифровая камера с высоким разрешением и высокой квантовой эффективностью;
  • оптимизированное отделение для пластин, которое сохраняет благоприятную среду для люминесцентных бактерий (бактерии сохраняют влажность);
  • легкая чистка и простое управление.
  • Система документирования ТСХ BioLuminizer 2
027.6200
12 198 522, руб.

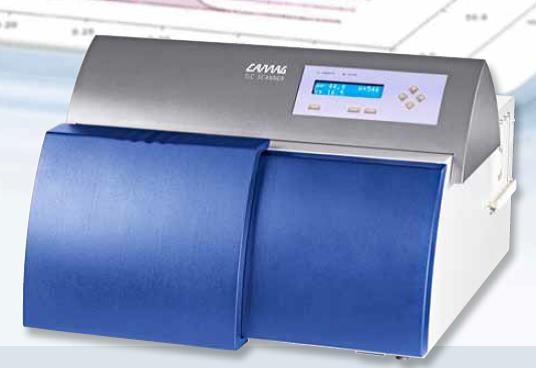

TLC Scanner 4 является передовой рабочей станцией для денситометрической оценки хроматограмм TLС и других плоских объектов.

  • Измерение отражения в режиме поглощения или флуоресценции;
  • размеры объектов, мм — до 200 x 200;
  • спектральный диапазон, нм — от 190 до 900;
  • автоматический пуск всех ламп: дейтериевой, галогеновой и ртутной;
  • разрешение шага, мкм — 25–200;
  • скорость сканирования, нм/с — 1–100;
  • спектральная скорость сканирования, нм/с — до 100;
  • автоматический выбор электронного усиления;
  • быстрый обмен данными с ПК;
  • контроль функции сканнера с помощью программы winCATS;
  • ручное позиционирование пластины на столике;
  • габариты, Ш х Г х В, мм — 590 х 650 х 367;
  • вес, кг — 39,0.
Аксессуары и опции: программное обеспечение, VisionCATS, Camag
  • Спектроденситометр TLC Scanner 4
4121 4150 1
163 450, руб.
  • Обеспечивает высокоэффективный объем и величину мощности УФ-излучения, не имеющую аналогов;
  • возможно любое сочетание источников УФ-излучения, используемых одновременно или последовательно;
  • большой объем;
  • большая резиновая штора для облегченного доступа внутрь темной комнаты;
  • наличие лампы белого света для обычных наблюдений;
  • экран для защиты глаз от УФ-излучения;
  • наличие нижней съемной панели для использования ее с трансиллюминаторами серии Vilber Lourmat ETX;
  • возможность комплектации разным числом ламп с различными длинами волн.
  • Темная комната, без ламп, CN-15
4110 0060 1
30 011, руб.
  • Оборудуется одной или двумя ручными УФ-лампами VL-6 в любом из трёх сочетаний длин волн: 254, 312 или 365 нм;
  • поставляется без ламп, что позволяет применять различные варианты освещения в зависимости от выбора пользователя;
  • большая чёрная резиновая штора для облегченного доступа внутрь темной комнаты;
  • защитный экран для защиты глаз от УФ-излучения;
  • съемные лампы, которые могут быть использованы отдельно;
  • габариты, Ш х Г х В, мм – 300 x 280 x 240.
  • Темная комната для просмотра хроматограмм CN-6
Тонкослойная хроматография — один из методов хроматографического анализа, в котором разделение компонентов происходит при перемещении подвижной фазы через нанесенный на подложку (пластину) тонкий слой сорбента. Продвижение элюента (подвижная фаза) по сорбенту (неподвижная фаза) обеспечивается капиллярными силами. Подложки для сорбента (пластины) изготавливаются из стекла, алюминиевой фольги или полиэфирной пленки.

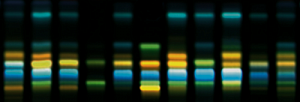

TLC.png В ТСХ используют сорбенты неорганической и органической природы. Наиболее часто применяют силикагели различных марок, алюминия оксид, крахмал, целлюлозу, полиамидный порошок.

Преимущества метода тонкослойной хроматографии:
  • это единственный хроматографический метод, позволяющий проводить полный анализ неизвестной смеси, поскольку исследователь имеет возможность проверить, не остались ли на старте неэлюированные компоненты;
  • по производительности превосходит газовую и высокоэффективную жидкостную хроматографию; использует более простое и дешевое оборудование;
  • обладает высокой селективностью, которую легко варьировать, подбирая состав подвижной фазы; в отличие от ВЭЖХ нет ограничений в выборе растворителей;
  • дает возможность одновременного разделения нескольких образцов; использования однократного или многократного элюирования (при различных условиях), а также одновременного разделения компонентов одного и того же образца с помощью различных элюентов.

Недостатки метода:
  • ограниченная разделяющая способность из-за сравнительно небольшой длины разделяющей зоны (3-10 см);
  • чувствительность ниже, чем в случае ВЭЖХ;
  • зависимость результатов анализа от окружающей среды: относительной влажности, температуры, а также наличия загрязняющих веществ в воздухе;
  • трудности в работе с образцами, имеющими высокую летучесть, а также с веществами, чувствительными к действию кислорода воздуха или света.

В основе разделения веществ в ТСХ преимущественно лежат процессы распределения и адсорбции. Распределительная хроматография основана на непрерывном перераспределении хроматографируемых веществ между двумя фазами, одна из которых неподвижна.

Величиной, характеризующей процесс разделения в распределительной хроматографии, является коэффициент распределения (Кр), который определяется как отношение концентраций исследуемого вещества в неподвижной (Сн) и подвижной (Сп) фазах:

Кр = Сн / Сп

Коэффициент распределения зависит от природы вещества, природы растворителя, температуры и техники проведения эксперимента.

Растворители, применяемые в тонкослойной хроматографии, должны быть чистыми и осушенными. Смеси веществ могут разделяться с помощью одного растворителя, однако обычно применяют системы, состоящие из двух, трех и даже четырех растворителей. Выбор растворителей определяется их элюирующей способностью, которая зависит от полярности растворителя, а также его протонодонорных и протоноакцепторных свойств.

Тонкослойная хроматография включает следующие этапы:
1) Подготовка пластины с толстым слоем сорбента.
Анализ можно проводить на пластинах, выпускаемых промышленным способом или же приготовленными вручную.

2) Подготовка подвижной фазы.
Подвижная фаза готовится смешиванием в объемных соотношениях указанных в методике растворителей. Они должны быть предварительно очищены, не реагировать с веществами разделяемой смеси и между собой.

3) Подготовка камеры для хроматографирования.
Камеры для хроматографирования представляют собой стеклянные емкости различного размера цилиндрической или прямоугольной формы с плоским дном и притертыми пришлифованными крышками или стеклом. Приготовленную подвижную фазу заливают в камеру, высота слоя жидкости должна быть не менее 1 см. Существуют так же автоматические камеры для элюирования.
4) Подготовка растворов анализируемого образца и «свидетелей».
Для приготовления раствора исследуемой смеси и «свидетелей» выбирают летучий органический растворителей, который должен легко удаляться, т.к. на готовой к хроматографическому процессу пластинке пробы должны находиться в сухом виде.


5) Нанесение проб подготовленных растворов на пластину.
Нанесение проб подготовленных растворов на пластинку проводят с помощью микрошприца, калиброванных микропипеток или специальных аппликаторов. Образцы также можно наносить вручную с помощью степперов, которые сконструированы для повторяющегося дозирования одинаковых микрообъемов от одного до шести образцов. Объем и количество наносимого на пластинку исследуемого раствора зависит от цели анализа и характера анализируемого объекта.


6) Процесс хроматографирования.
Пластину с нанесенными пробами помещают в камеру, опуская ее в подвижную фазу со стороны линии старта и устанавливают в вертикальном положении, пластинки с незакрепленным слоем устанавливают под углом 15-20°. Растворитель тотчас же начинает двигаться по пластинке — заметна горизонтальная полоса — фронт движения растворителя. При прохождении через точки, в которые нанесены пробы исследуемой смеси, начинают протекать процессы распределения и адсорбции, в зависимости от которых вещества смеси располагаются на разном удалении от линии старта. Оптимальной длиной пробега растворителя считают 10 см (заранее отмечают на хроматограмме), но она может меняться в зависимости от конкретной цели, разделяющей способности сорбента и подвижной фазы. Время хроматографирования зависит от толщины слоя сорбента, его природы, состава подвижной фазы.

7) Обнаружение зон компонентов смеси на хроматограмме.
После завершения процесса хроматографирования пластинку извлекают и подсушивают до полного удаления растворителя. Затем приступают к проявлению. Совокупность пятен, полученных после хроматографирования анализируемой смеси и проявления (детектирования) ее компонентов тем или иным способом, называется хроматограммой.

Обнаружить зоны отдельных ингредиентов на хроматограмме можно следующими способами:
физическими:
  • по собственной окраске, если хроматографируемое вещество окрашено;
  • по флуоресценции веществ при облучении пластин УФ-светом. Для этого используются темные комнаты и системы документирования;
химическими — по окраске пятен, получаемых в результате реакций, проходящих при обработке парами или опрыскивании хроматограмм какими-либо реагентами, образующими окрашенные соединения с исследуемыми веществами.

8) Анализ хроматограмм, заключение о качественном составе и количественной оценке.
Для количественной оценки содержания вещества в хроматографических зонах используют различные методы.

1. Определение с удалением хроматографической зоны с пластинки можно проводить двояким образом: переносом хроматографической зоны вместе с сорбентом либо экстрагированием хроматографической зоны со слоя сорбента.

2. Определение соединений непосредственно на пластинке методом визуального сравнения размеров площадей пятен и их окраски с соответствующими параметрами пятен стандартных образцов.

3. Метод денситометрии, повышающий точность результатов определения, основан на сканировании хроматограмм в видимом и УФсвете с помощью «хроматографических спектрофотометров» – денситометров. Денситометры позволяют измерять поглощение света веществом на хроматограмме в режиме пропускания или отражения, а также флуоресценцию и ее тушение.

4. Метод видеоденситометрии. Принцип метода заключается во введении изображения хроматограммы в компьютер с помощью видеокамеры или цифровой камеры с последующим сравнением интенсивностей пятен стандартных и определяемых соединений.
Дополнительно в процессе тонкослойной хроматографии могут понадобиться шприцы Гамильтон, пульверизаторы, УФ-лампы, скальпели, скребки, резаки, очки, маски защитные.
Ваш заказ будет обработан
в ближайшее время.
Мы пришлем уведомление, как только все будет готово. Спасибо!
