Биореакторы клеточные "классические"

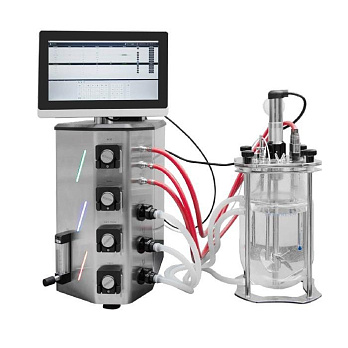

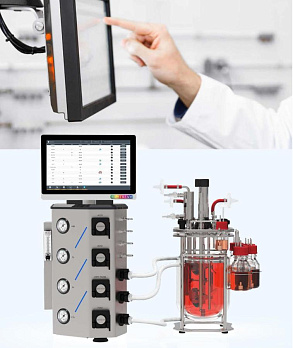

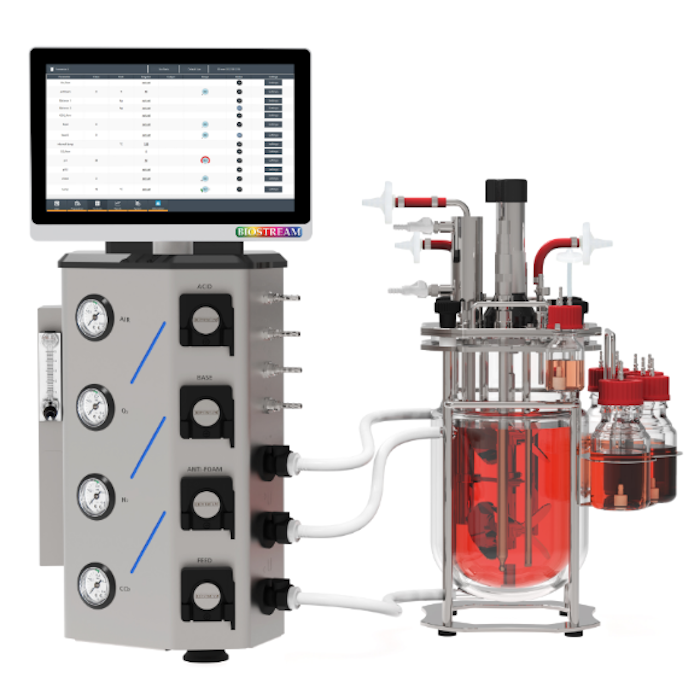

Биореактор BioUniv (аналог биореактор Sartorius Biostat B)— мощная платформа для биопроцессов, позволяющая поддерживать рост практически любых бактерий, грибов, дрожжей, с дополнительными аксессуарами легко адаптируется для работы с клетками млекопитающих, насекомых и растений. Широкоформатный сенсорный дисплей позволяет управлять одновременно шестью биореакторами, проводить калибровку датчиков, устанавливать параметры, запускать и останавливать процесс, программировать каскадное регулирование и фазовые переходы, осуществлять PID регулирование. Для удобства можно управлять процессом с компьютера без сенсорного экрана. Стандартные контролируемые параметры — скорость перемешивания, температура, рН, рО₂, скорость подачи газа (воздух), подача растворов (кислота, щелочь, пеногаситель, подпитка), каскады. Дополнительные возможности — встроенные и внешние перистальтические насосы, анализаторы газов на выходе (О₂/СО₂), измерения оптической плотности/мутности и весы для точного контроля подачи растворов. Альтернативно может быть оснащен насосами Watson-Marlow. Биореактор предназначен для работы в режимах batch, fed-batch, продолжительное культивирование, перфузия. Для удобства автоклавирования в небольших автоклавах может быть оснащен гибкими соединениями.

Характеристики биореактора BioUniv

• Тип — настольный лабораторный;

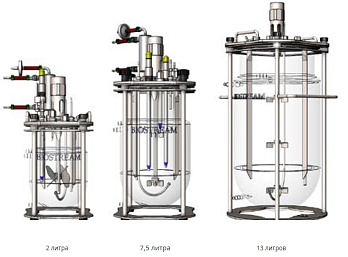

• культуральный сосуд:
  • материал — боросиликатное стекло;
  • общий, л — 2,0; 3,6; 5,0; 7,5; 13;
  • максимальный рабочий, л — 1,2; 2,3; 3,6; 5,0; 10;
  • с одинарной стенкой, нагрев термоманжетой, охлаждение «холодным пальцем»
  • с двойной стенкой, нагрев и охлаждение водяной рубашкой
• температура нагрева:
  • до 95°С для сосуда с одинарной стенкой;
  • до 70°С для сосуда с двойной стенкой;
• скорость перемешивания, об/мин:
  • 50-1200 для бактериальной версии, механический привод;
  • 10-230 для клеточной версии, магнитный привод;
• тип мешалки:
  • 6-лопастная Раштона для бактериальной версии;
  • морской винт для клеточной версии;
• подача газов (конфигурируется индивидуально):
  • воздух, О₂, N₂, через ротаметр или MFC для бактериальной версии;
  • воздух, O₂, N₂, CO₂, через ротаметр или MFC для клеточной версии;
• максимальный общий поток газов:
  • 2 vvm для бактериальной версии;
  • 0,1-1 vvm для клеточной версии;
• контроль рН:
  • датчик Hamilton;
  • диапазон 2-14;
• контроль рО₂, % — 0-150;
  • датчик Hamilton;
• перистальтические насосы — 3 цифровых и 1 аналоговый, скорость до 33 мл/мин;
• сенсорный дисплей 11,6 дюйма;
• USB порт для переноса данных;
• программное обеспечение BOS:
  • может быть установлено на множество ПК;
  • управление до 32 биореакторов;
  • программирование фазовых переходов;
  • сохранение рецептов;
  • PID-регулирование;
  • информация о техническом обслуживании датчиков;
  • подключение внешних устройств;
  • экспорт данных в excel и другие программы;
  • сравнение текущих данных с завершенными процессами;
  • интергация протоколов (SOP);
  • сигналы тревоги с подтверждением и др.

Комплект поставки: базовый блок, контроллер с сенсорным экраном, ПО BOS бортовое и для ПК, 4 перистальтических насоса, стеклянный сосуд с двойной в сборе на штативе, мотор мешалки механический для бактериальной версии / магнитный для клеточной версии, охладитель выхлопных газов, мешалка Раштона для бактериальной версии / «морской винт» для клеточной версии, безопасный пробоотборник, зажимы, бутыли для реагентов 4×250, порт для внесения посевного материала, датчики pH и pO₂, держатели электродов, датчик пены, манометры, подача сжатого воздуха через MFC для бактериальной версии / подача сжатого воздуха, кислорода и углекислого газа через индивидуальные МFC для клеточной версии.

Другие комплектации — по запросу.

Сопутствующее оборудование:

• автоклав для стерилизации сосуда;
• чиллер или циркуляционный термостат для температурного контроля;
• воздушный компрессор;
• управляющий компьютер.

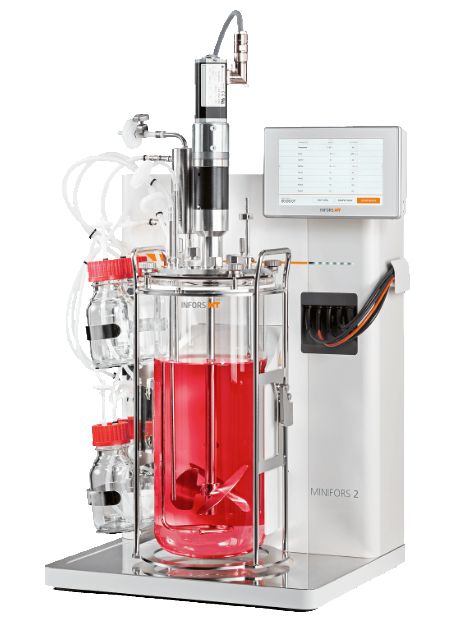

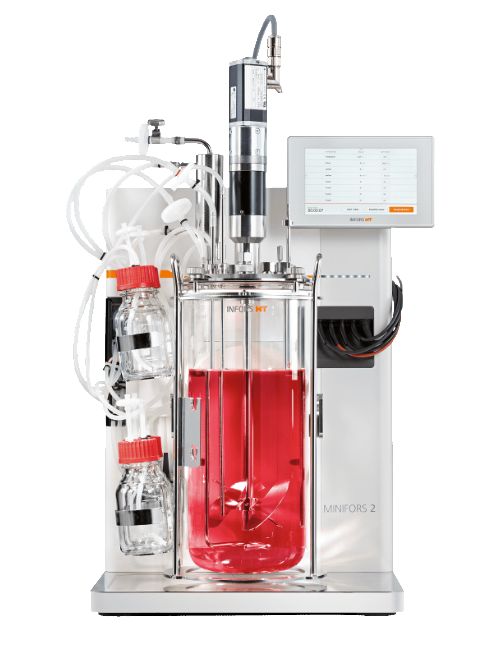

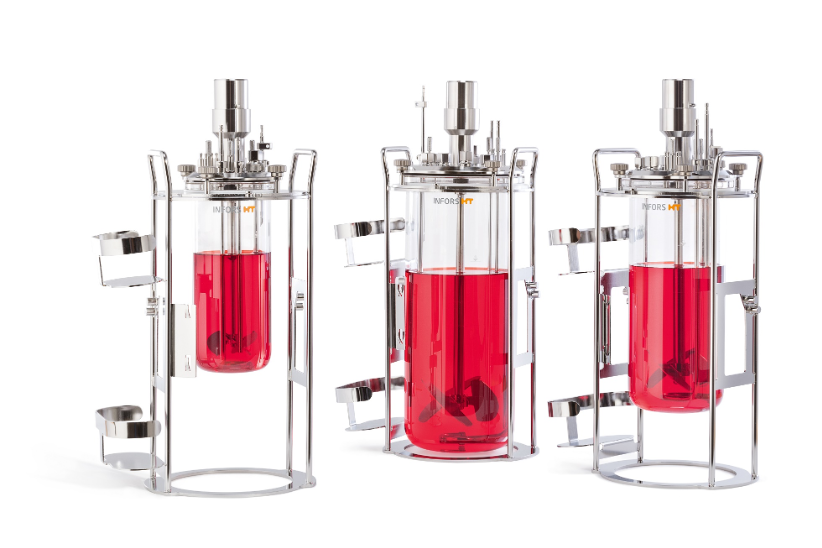

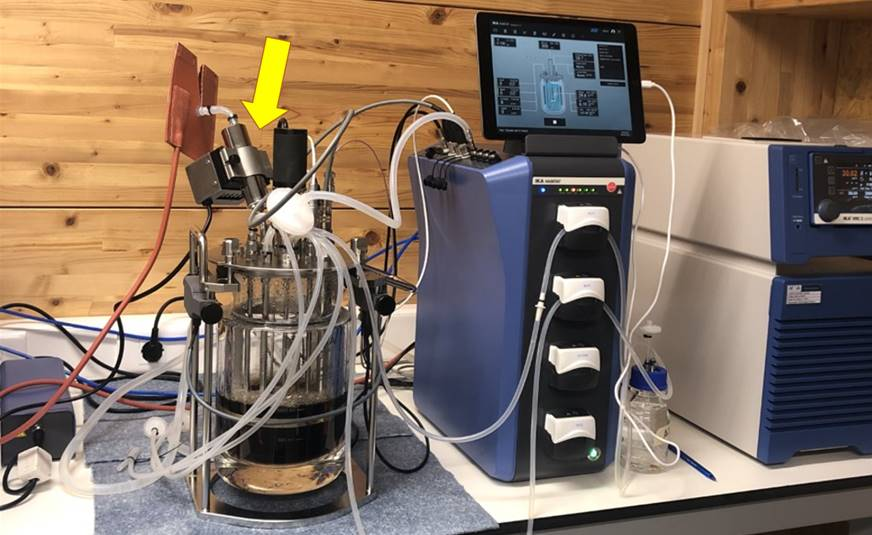

Биореактор Minifors 2 предназначен для культивирования эукариот. Компактный и простой в использовании, биореактор полностью скомплектован для работы как начинающих, так и опытных пользователей. Самый быстрый и простой запуск эксперимента по культивированию микроорганизмов. В стандартной комплектации.

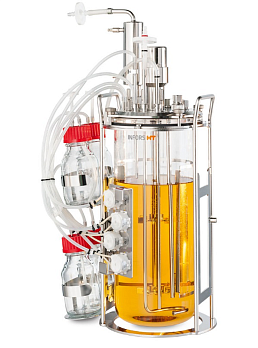

Культуральные сосуды:

• общие объемы сосудов — 1,5 или 3,0 или 6,0 л;
• рабочие объемы сосудов — 0,3-1,0 или 0,6-2,0 или 1,1-4,0 л;
• мощный прямой привод — до 600 об/мин;
• быстрая и простая замена культуральных сосудов разных объемов;
• плоское закругленное дно сосудов позволяет работать с низкими минимальными рабочими объемами, обеспечивает хорошее перемешивание и устойчивость сосудов со штативом и без;
• безопасный отбор проб без мертвого объема с пробоотборником Super Safe Sampler.

Крышка сосудов:

• разработаны специально для простого и удобного доступа ко всем портам;
• порты:
• 4 x 7,5 мм: для кислоты, щелочи, подпитки и 1 свободный;
• 4 x 10 мм: для барботера, системы пеногашения, температурного датчика, пробоотборника/слива;
• до 7 x 12 мм (Pg13.5): pH, pO₂, конденсатор газов на выходе, ввод образца, 3 свободных порта;
• удобное мытье и техническое обслуживание сосудов благодаря винтам, не требующим использования ключей.

Подача газов:

• 5 встроенных автоматических расходомера газов (MFC);
• работа с газами — воздух, воздух / O₂, или воздух / N_₂, СО₂;
• встроенный датчик давления для детекции блокировки фильтра;
• скорость подачи газов оптимизирована для максимальной аэрации при работе с клеточной культурой;
• множественные каскады для контроля pO₂ с помощью изменения скорости мешалки, скорости подачи газов (TotalFlow), и/или состава газов (GasMix).

Датчики:

• надежные цифровые датчики pH и pO₂;
• оптический датчик pO₂ готов к использованию, поляризация не требуется;
• хранение данных калибровки непосредственно в датчике;
• перекалибровка датчика pH в ходе культивирования при длительных биопроцессах;
• совместимость с Hamilton ARC.

Насосы:

• 4 высокоточных насоса;
• конфигурируемый режим работы — цифровой (с фиксированной скоростью) или аналоговый (с переменной скоростью);
• по умолчанию — 3 х цифровых насоса (кислота, щелочь, пеногаситель), 1 x насос с регулируемой скоростью (подпитка);
• автоклавируемые головки перистальтических насосов позволяют быстрее подготовить биореактор к работе после стерилизации;
• возможность гравиметрической подпитки (необходимо подключение весов);
• профили управления скоростью насоса (требуется подключение к ПО eve).

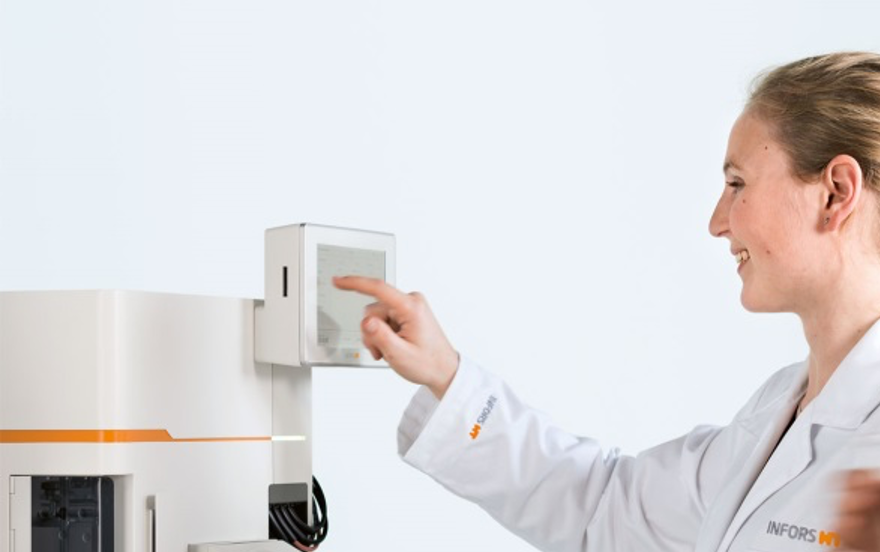

Управляющий модуль:

• встроенный сенсорный дисплей 7" (17,8 см);
• простая навигация через интуитивно понятное меню и практические подсказки на экране;
• простая калибровка pH, pO₂ и OD датчиков с дисплея;
• прямой экспорт данных на USB при работе без ПК;
• меню на русском языке.

Спецификация:

• общий объем, л — 1,5 или 3 или 6;
• габариты, Ш × Г × В, мм — 455 × 375 × 740;
• скорость вращения мешалки, об/мин - от 24 до 600;
• температурный контроль, °C — от +10 (с помощью чиллера) до +60;
• скорость подачи газов, мин^-¹ — до 0,15 объемов (vvm);
• насосы — 4 шт.;
• скорость насосов, мл/мин:
• 0,003-3,3 (стандартно);
• 0,02-17,9;
• 0,001-1,4.
• порты — 4 × 10 мм, 4 × 7,5 мм и до 7 × 12 мм (Pg13.5): pH, pO₂, конденсатор газов на выходе, ввод образца, 3 свободных порта;
• стандартные параметры — скорость вращения мешалки, температура, pH, pO₂, пеногашение, TotalFlow, GasMix, насосы 1–4;
• подключение к OPC UA через Ethernet.

Опции:

• подключение внешних весов для гравиметрической подпитки;
• анализ газов О₂ и СО₂ в газовоздушной смеси на выходе из биореактора с помощью датчика BlueOne (BleuSens); подключается непосредственно к биореактору без дополнительных модулей; установка программных датчиков через ПО eve:
• Oxygen Uptake Rate (OUR);
• Carbon Evolution Rate (CER);
• Respiratory Quotient (RQ);
• измерение концентрации биомассы без отбора проб с помощью ИК-датчика мутности ASD12-N (Optek) или неинвазивного датчика мутности Aquila; ASD12-N (Optek) имеет диапазон 840-910 нм; подключается непосредственно к биореактору через встроенный трансмиттер;
• редокс-электрод;
• ПО eve для планирования, контроля и анализа, имеет встроенную базу данных для большого массива информации — библиотеки данных процессов, микроорганизмов, сред, компонентов сред; программируемые датчики, формулы; синхронизация событий (ввод образца или отбор проб).

Комплект поставки: биореактор в сборе — базовый блок с сенсорным экраном, культуральный сосуд с крышкой и штативом, мотор мешалки (верхний привод, двойное уплотнение), блок для нагрева и охлаждения, автоматические расходомеры газа (5 шт.), перистальтические насосы (4 шт.); бутыли для реагентов с коннекторами (4 шт.), датчик температуры, датчик рН цифровой (Hamilton), датчик рО₂ цифровой (Hamilton), система пеногашения, конденсатор газов, трубка для отбора проб, пробоотборник Super Safe Sampler, OPC сервер, фильтры, шланги, шнур питания, документация.

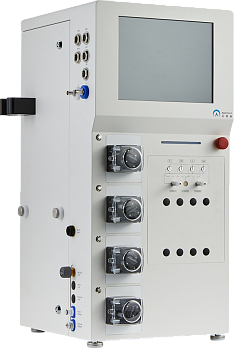

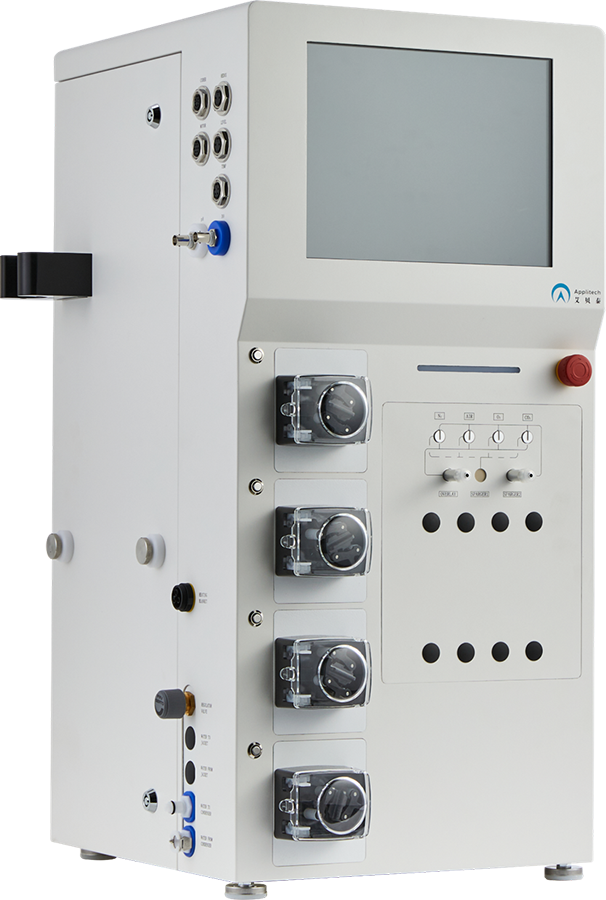

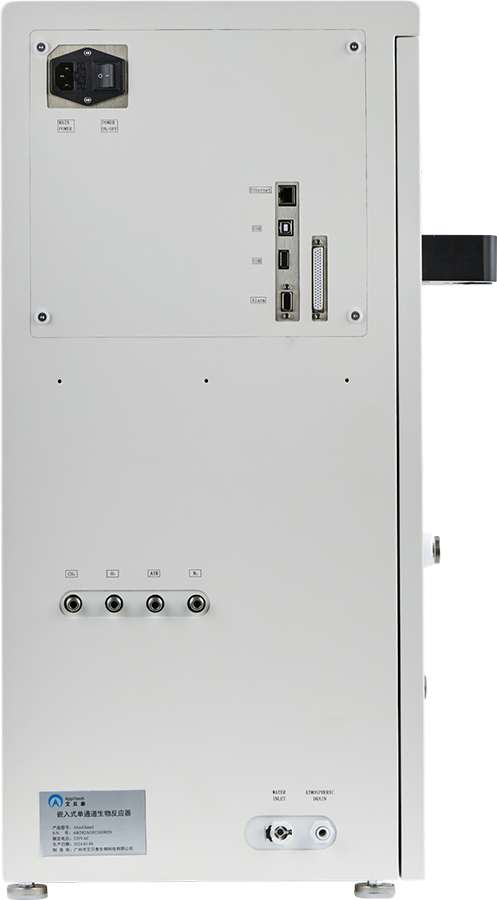

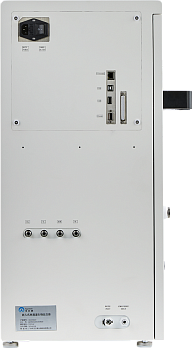

Биореакторы серии AbioBundle E являются мощными, гибкими, простыми в эксплуатации, легко модернизируемыми и расширяемыми и являются идеальным выбором для научно-исследовательских проектов по культивированию клеток млекопитающих, бактерий, дрожжей и грибов.

Характеристики

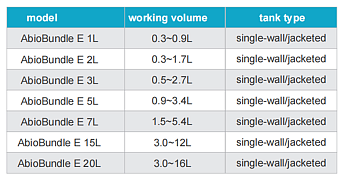

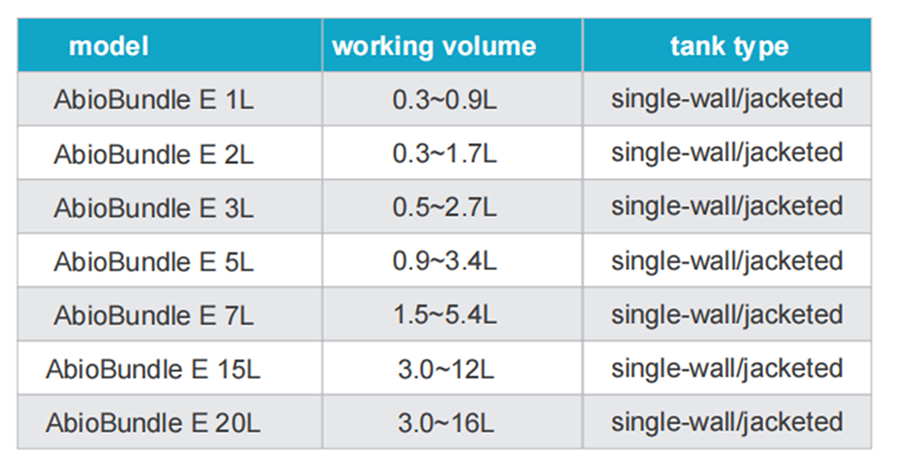

• Рабочие объёмы сосудов от 0,3 до 16 л;

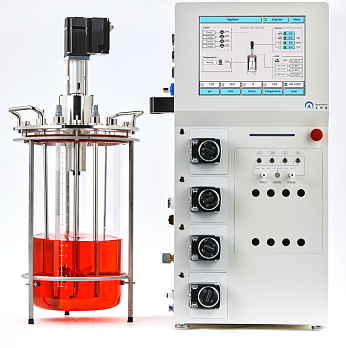

• стенка сосуда может быть одинарная (термоманжета) или двойная (водяная рубашка);
• весы и подающий насос подключены к ПИД-регулятору для обеспечения точной подачи;
• каждый сосуд поддерживает до 6 регуляторов массового расхода (MFC);
• на крышке биореактора нет сварных деталей, все металлические детали изготовлены из нержавеющей стали 316L. Части бесконтактной питательной среды из нержавеющей стали отполированы зеркалом, а части контактной питательной среды из нержавеющей стали отполированы электрополировкой, которая легко моется;
• резервуар из боросиликатного стекла обладает хорошей ударопрочностью, коррозионной стойкостью, гладкой поверхностью, легко моется и обладает наилучшей прозрачностью, удобным визуальным контролем в процессе культивирования, стеклянный резервуар выдерживает давление -1 ~ 0,5 бар;
• культивирование клеток млекопитающих может быть сконфигурировано следующим образом: лопасть для перемешивания с низким усилием сдвига, модуль выбора газа (переключение подачи газа через заслонку или разбрызгиватель), поворотный фильтр / аудиоперфузионное устройство BioSep;

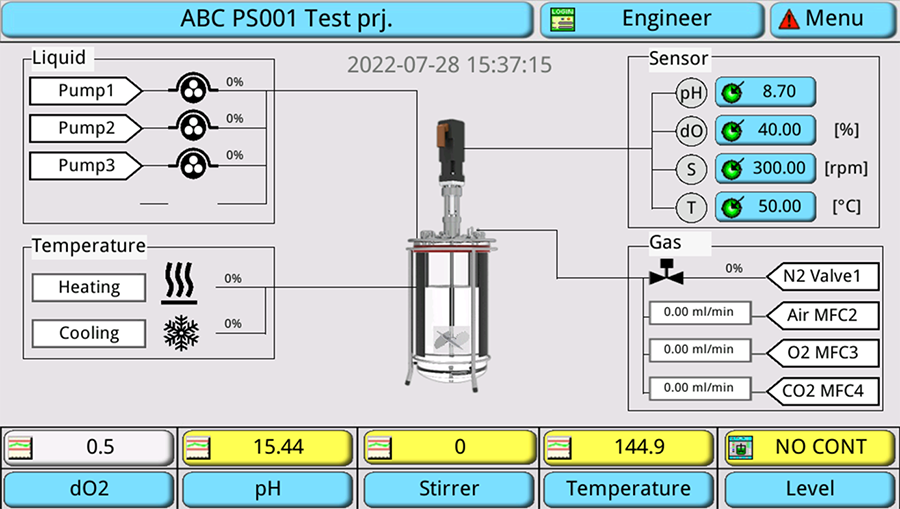

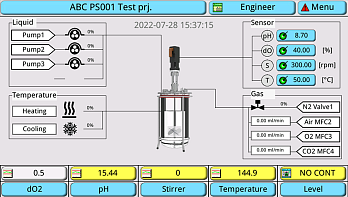

• встроенный 12-дюймовый экран, цветной сенсорный интерфейс, простота управления, трехуровневая защита паролем, доступно до 23 учетных записей оператора. разрешается использовать в одно и то же время;
• функция Total gas flow обеспечивает постоянную общую вентиляцию во время культивирования, чтобы избежать повреждения клеток чрезмерным усилием сдвига;
• через USB можно подключить различные электроды для идентификации информации об электродах, такие как Aber Futura, Lumisens, Hamilton Arc и т.д.

Применение

• Культуры клеток млекопитающих и стволовых клеток, микроорганизмов, грибов, растений и насекомых;
• скрининг клеточных линий, оптимизация процессов, оптимизация питательных сред и исследования токсичности;
• высокоплотная, аэробная и анаэробная ферментация; исследования экспрессии белков;
• разработка технологических процессов для производства вакцин, антител и клеточной/генной терапии;
• периодическое, периодическое с подпиткой, перфузионное и непрерывное культивирование;
• научно-исследовательские и опытно-конструкторские работы, опытно-промышленный и мелкосерийный производственный цикл.

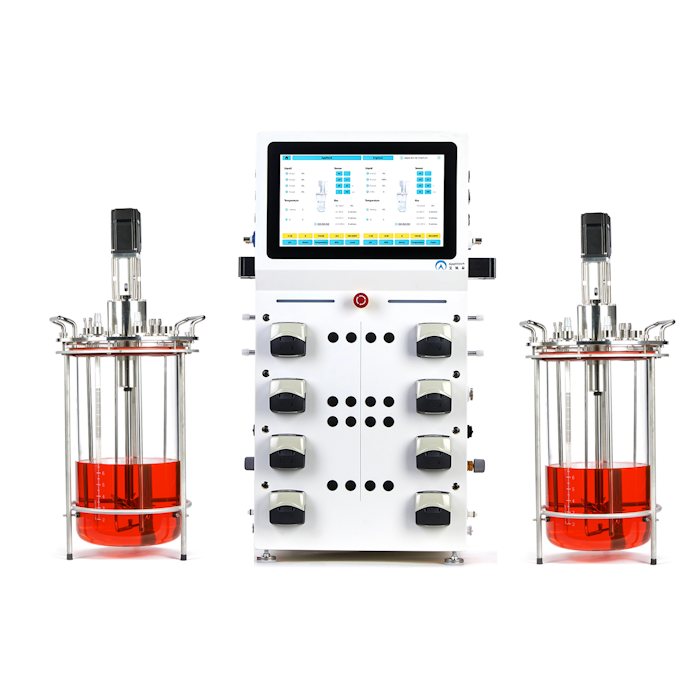

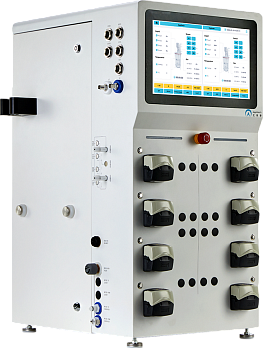

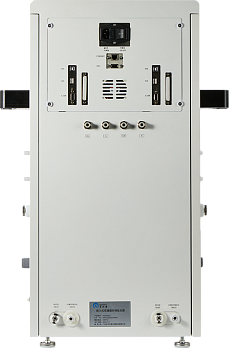

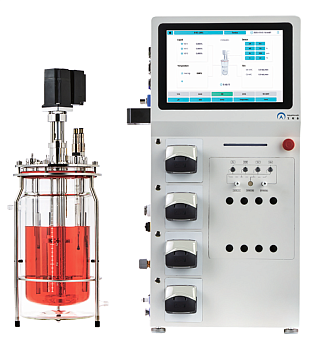

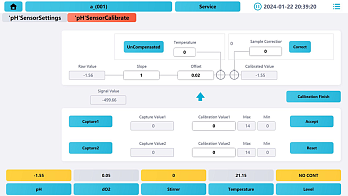

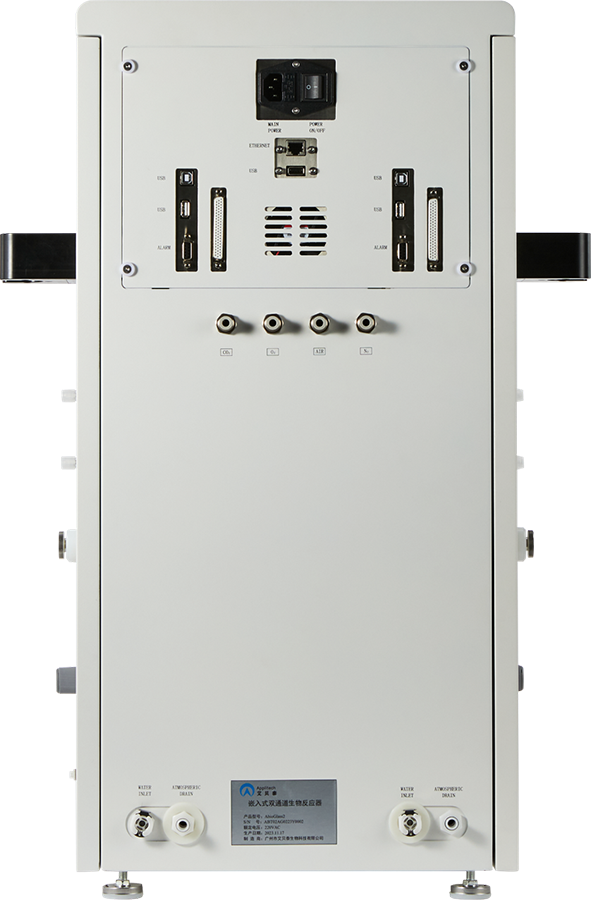

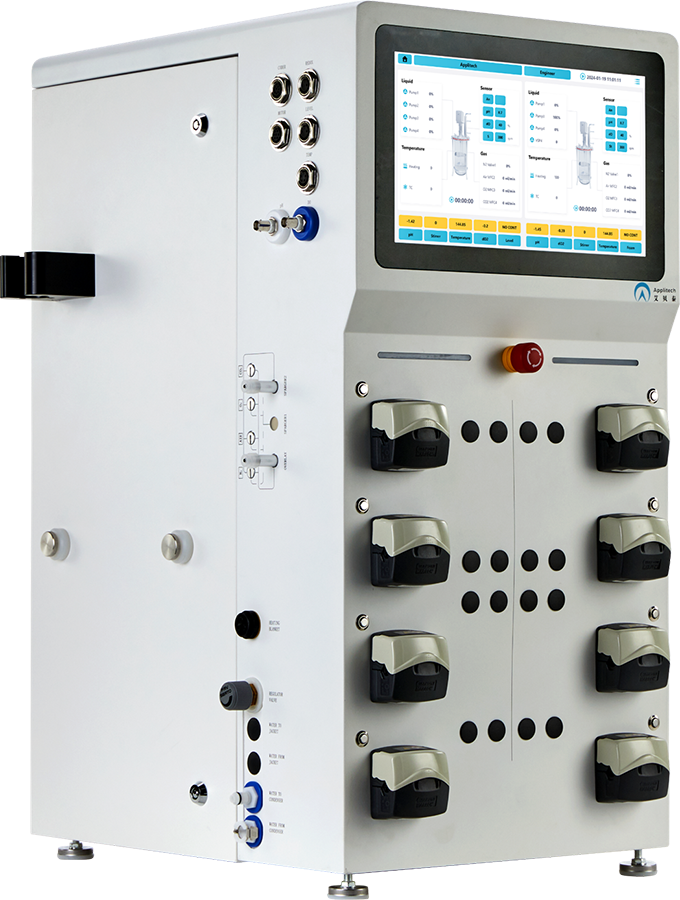

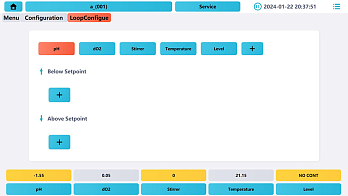

Биореакторы серии AbioBundle ePlus-Control и eDual-Control отличаются прочностью, гибкостью и простотой в эксплуатации, а также возможностью модернизации и расширения. Идеально подходящие для исследований и разработок в области культивирования клеток млекопитающих и микробной ферментации. Поддерживая как одностенные, так и сосуды с рубашкой охлаждения, эта серия отвечает требованиям сложных процессов и подходит для широкого спектра применений. Режимы двойного/четверного управления позволяют комбинировать сосуды различного объема и типа, работающие независимо друг от друга.

Характеристики

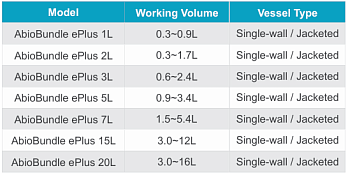

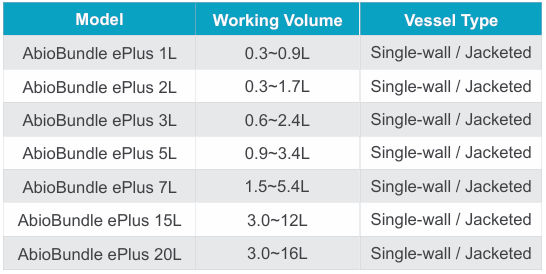

• Рабочий объем составляет от 0,3 до 16 л;
• стенка сосуда может быть одинарная (термоманжета) или двойная (водяная рубашка);
• доступны варианты с одним контроллером (ePlus-Control) и с двумя контроллерами (eDual-Control, поддерживает управление четырьмя контроллерами);
• на крышке отсутствуют сварные соединения; все металлические детали изготовлены из нержавеющей стали 316L. Неконтактные поверхности имеют зеркальную полировку, а контактные поверхности подвергнуты электрополировке для облегчения очистки;
• сосуды из боросиликатного стекла обладают превосходной устойчивостью к ударам и коррозии, а гладкая поверхность облегчает их очистку;
• 13,3-дюймовый сенсорный экран и красочный интерфейс для интуитивно понятного управления;
• встроенная память гарантирует отсутствие потери данных;
• поддерживает одновременное использование до 23 учетных записей операторов с трехуровневой защитой паролем;
• оснащен веб-интерфейсом для простой настройки и управления биореактором через браузер;
• опционально возможно добавить датчик биомассы для измерения плотности клеток в режиме реального времени;
• биореактор оснащён механической мешалкой; возможна модернизация до магнитной мешалки;
• каждый сосуд поддерживает до 6 регуляторов массового расхода (MFC);
• поддерживает интеграцию внешнего балансировочного оборудования для реализации передовых стратегий внесения подкормки с помощью ПИД-регулирования;
• система ePlus-Control поддерживает до 4 насосов с постоянной скоростью, с возможностью установки насосов с регулируемой скоростью;
• система eDual-Control поддерживает до 4 насосов с регулируемой скоростью на каждом сосуде, каждый с независимой механической кнопкой запуска;
• полный контроль газового потока: поддерживает постоянный общий газовый поток во время культивирования, предотвращая чрезмерные силы сдвига, действующие на клетки;
• поставляется в стандартной комплектации с программным обеспечением AbioPIMS Lite или AbioExpert Lite.

Опционально

• Включает возможности удаленного мониторинга;
• усовершенствованный газовый модуль позволяет переключаться между 1 каналом наложения и 2 каналами барботирования для каждого газа;
• предоставляет удаленные уведомления о тревоге посредством SMS, телефонных звонков, электронной почты;
• расширенные функциональные возможности, такие как усовершенствованные стратегии кормления, адаптированные к потребностям клиентов;

Применение

• Культуры клеток млекопитающих и стволовых клеток, микроорганизмов, грибов, растений и насекомых;
• скрининг клеточных линий, оптимизация процессов, оптимизация питательных сред и исследования токсичности;
• высокоплотная, аэробная и анаэробная ферментация; исследования экспрессии белков;
• разработка технологических процессов для производства вакцин, антител и клеточной/генной терапии;
• периодическое, периодическое с подпиткой, перфузионное и непрерывное культивирование;
• научно-исследовательские и опытно-конструкторские работы, опытно-промышленный и мелкосерийный производственный цикл.

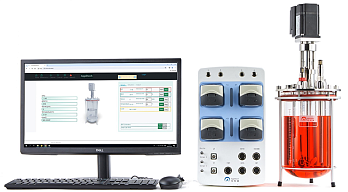

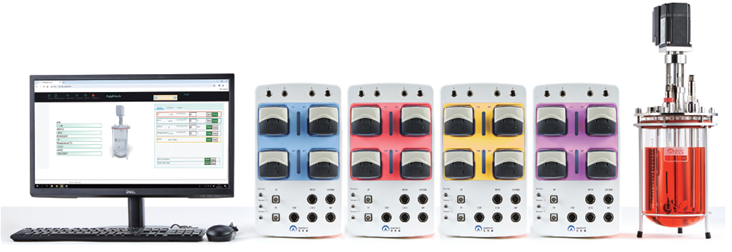

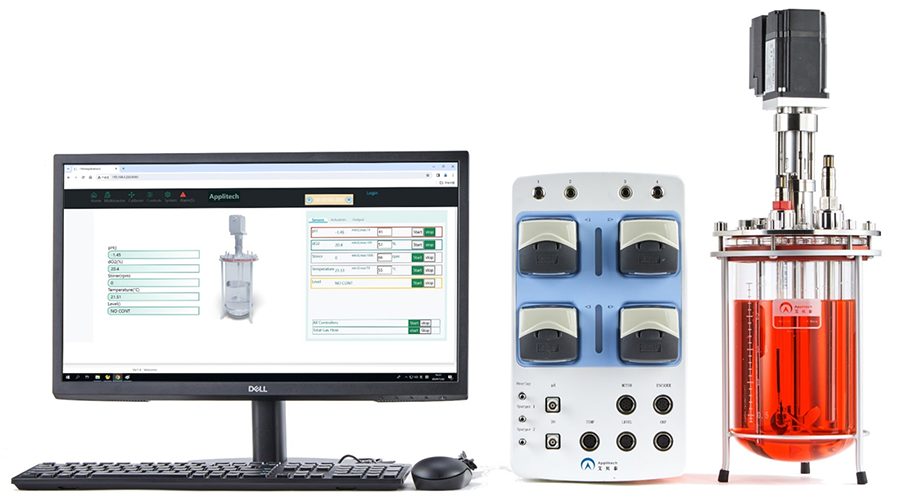

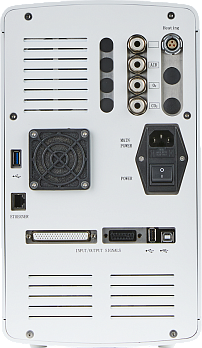

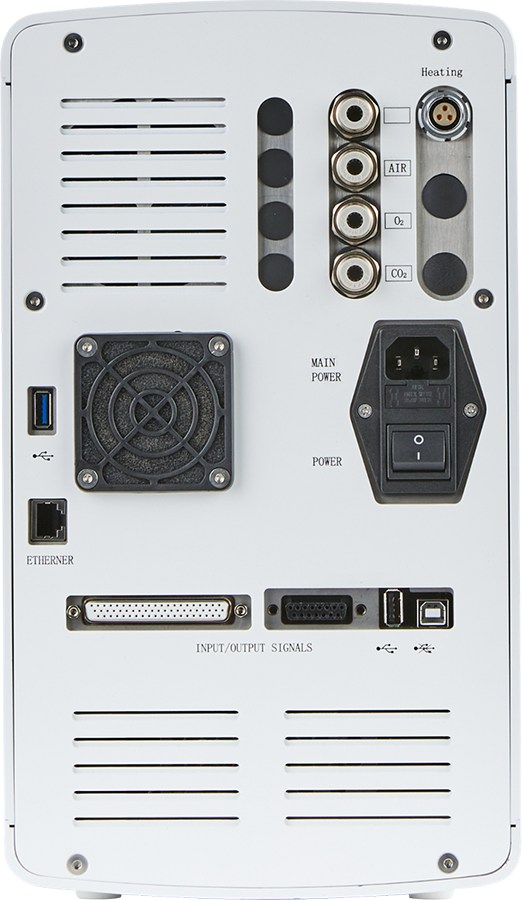

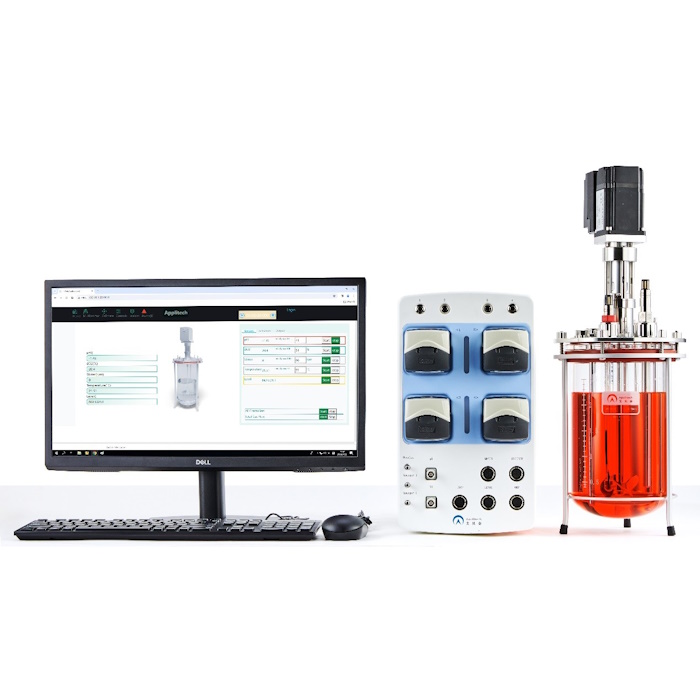

Биореакторы AbioBundle серии M имеют классическую конструкцию малогабаритного биореактора, что позволяет точно масштабировать лабораторные реакторы, сохраняя при этом ту же гибкость и адаптивность. Система предлагает настраиваемые конфигурации для удовлетворения разнообразных потребностей клиентов.

Характеристики

• Рабочий объем составляет от 50 мл до 2,4 л;

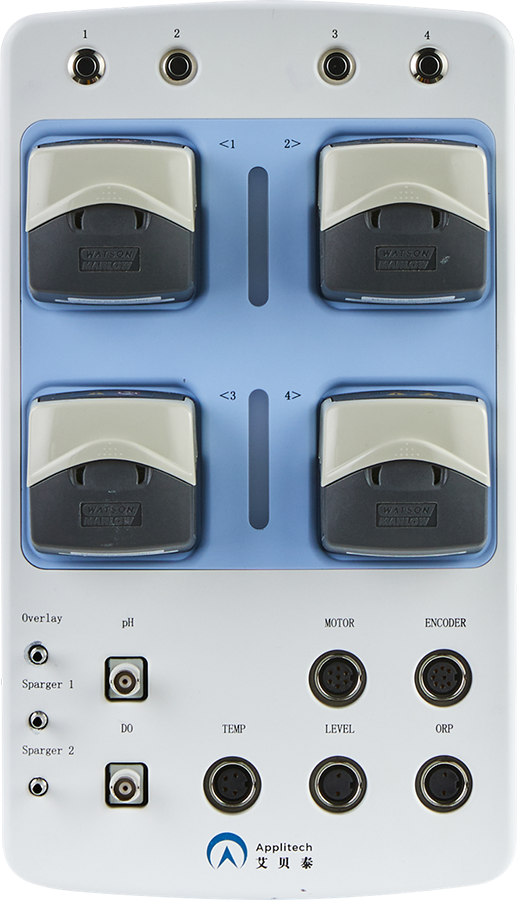

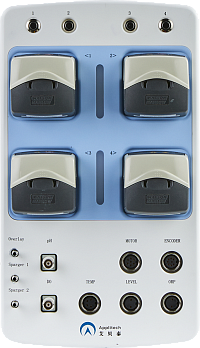

• встроенный модуль m-Control обеспечивает многофункциональность при компактных размерах; корпус можно заказать в различных цветовых вариантах;
• параллельное культивирование с независимым мониторингом каждого реактора;
• до 32 контроллеров m-Control образуют сеть параллельных реакторов;
• возможность управлять процессами легко через веб-браузеры или мобильные устройства (данные можно хранить и отслеживать без программного обеспечения SCADA);
• в небольших биореакторах объемом 250 мл/500 мл используется система контроля температуры на основе элемента Пельтье, что исключает необходимость в охладителе;
• небольшие габариты, менее 1 м² для системы с 4 резервуарами;
• автоматическое онлайн-отслеживание параметров управления: pH, температура, растворённый кислород, перемешивание, уровень, пенообразование и т. д.;
• модульная конструкция позволяет легко адаптировать конструкцию под различные области применения и стратегии управления технологическими процессами;
• алгоритм AiOpt для точного управления параметрами процесса;
• до 4 насосов с регулируемой скоростью, каждый с независимой кнопкой запуска;
• до 5 регуляторов массового расхода газа (MFC);
• поддерживает широко используемые на рынке электроды и совместим с интеллектуальными датчиками;
• полный контроль потока газа;
• система аэрации включает в себя 1 накладной патрубок и 2 порта для барботеров, с возможностью выбора патрубков различных размеров и форм;
• система перемешивания включает в себя механический привод мешалки и различные типы лопастей, подходящие для культивирования клеток или микробной ферментации;
• оснащён уникальной индикаторной лампой, показывающей рабочее состояние системы;
• совместим с внешними устройствами, такими как модули для измерения плотности клеток, электроды для определения pH/растворенного кислорода, весы и т. д.;

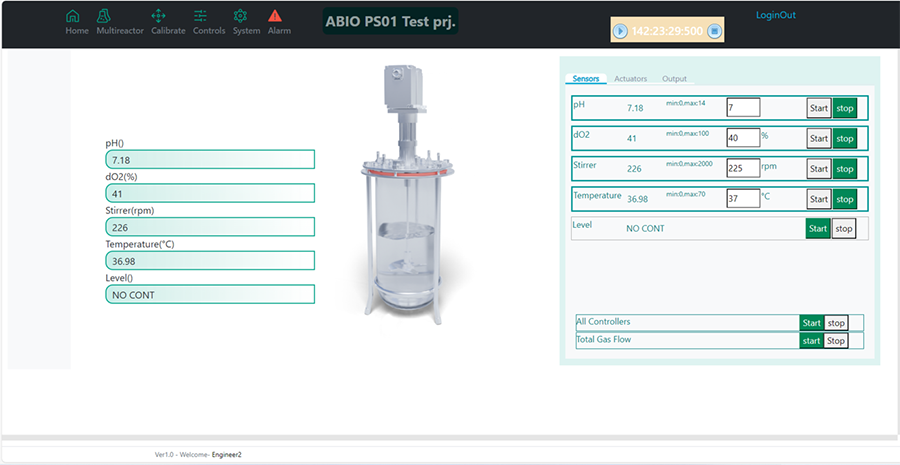

• в стандартную комплектацию входит программное обеспечение AbioPIMS Lite или AbioExpert Lite;

Опционально

• Настраивается для поддержки емкостей объемом до 15 л;
• включает возможности удаленного мониторинга;
• предоставляет удаленные уведомления о тревоге посредством SMS, телефонных звонков, электронной почты;
• расширенные функциональные возможности, такие как усовершенствованные стратегии кормления, адаптированные к потребностям клиентов.

Применение

• Культивирование клеток млекопитающих и стволовых клеток, микроорганизмов, грибов, растений и насекомых. Скрининг клеточных линий, оптимизация процессов, оптимизация питательных сред и исследования токсичности;
• высокоплотная, аэробная и анаэробная ферментация; исследования экспрессии белков;
• разработка технологических процессов для производства вакцин, антител и клеточной/генной терапии;
• периодическое, периодическое с подпиткой, перфузионное и непрерывное культивирование;
• научно-исследовательские и опытно-конструкторские работы, опытно-промышленный и мелкосерийный производственный цикл.

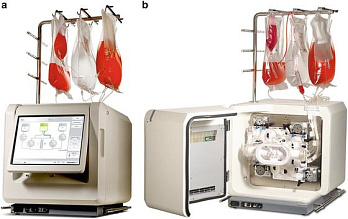

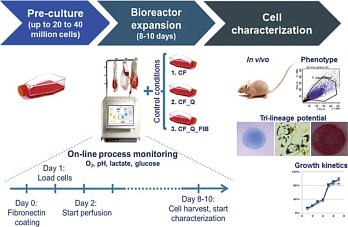

Система Quantum Flex — это первая коммерческая система в России, использующая инновационный метод культивирования различных типов клеток (как адгезионных, так и суспензионных) на полых волокнах, что позволяет сократить ручные процессы и уменьшить производственные затраты, чтобы обеспечить крупномасштабное производство продуктов клеточной терапии.

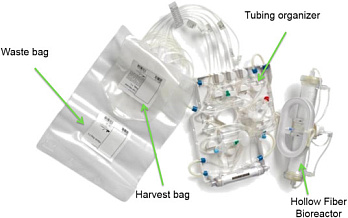

Биореакторы Quantum Flex используют сменный картридж с полыми волокнами, в котором имеются две камеры позволяющие создавать непрерывную перфузию. Волокна имеют диаметр внутреннего просвета около двухсот микрометров, а стенки волокон являются полупроницаемой мембраной, что облегчает обмен с культуральной средой, способствуя, тем самым, эффективному удалению клеточных отходов и транспортировки питательных веществ на всем протяжении культивирования клеток.

Технология перфузии полых волокон является оптимальной технологией для культивирования клеток, позволяет легко масштабировать процесс и может поддерживать любые типы клеток, в том числе, для производства экзосом и вирусных векторов.

Надежное программное обеспечение облегчает управление устройствами, и позволяет создавать протоколы культивирования в соответствии со стандартами GMP.

Раннее внедрение автоматизированной платформы на стадии разработки может помочь оптимизировать процесс перехода к масштабному производству без изменения протокола культивирования и уменьшить затраты при увеличении или уменьшении объемов производства.

Особенности Quantum Flex

• Подача питательной среды, удаление отходов и газообмен через полупроницаемую мембрану;
• комфортные условия для роста как для суспензионных, так и для прикрепленных клеточных культур;
• возможность наработки до 1 миллиарда клеток с выживаемость более 90%;
• точно контролируемое расширение с низким усилием сдвига;
• снижение потребления дорогостоящих реагентов.

Quantum Flex — идеальное решение для культивирования большого ряда клеток

• Индуцированные плюрипотентные стволовые клетки (iPSC);
• индуцированные плюрипотентные мезенхимальные стволовые клетки (iPS-MSC);
• фибробласты;
• кератиноциты;
• HEK293T;
• эмбриональные стволовые клетки человека (ESC);
• клетки надкостницы;
• нейральные стволовые клетки (NSC);
• предшественники остеохондроцитов (прогениторные клетки);
• эндотелиальные клетки;
• дендритные клетки;
• Т-клетки;
• регуляторные Т-лимфоциты.

Технические характеристики Quantum Flex

• Площадь роста, см² — 21000;
• термостатирование образцов;
• температурный датчик;
• датчик давления, шт. — 4;
• перистальтический насос, шт. — 4;
• клапан, шт. — 11.
